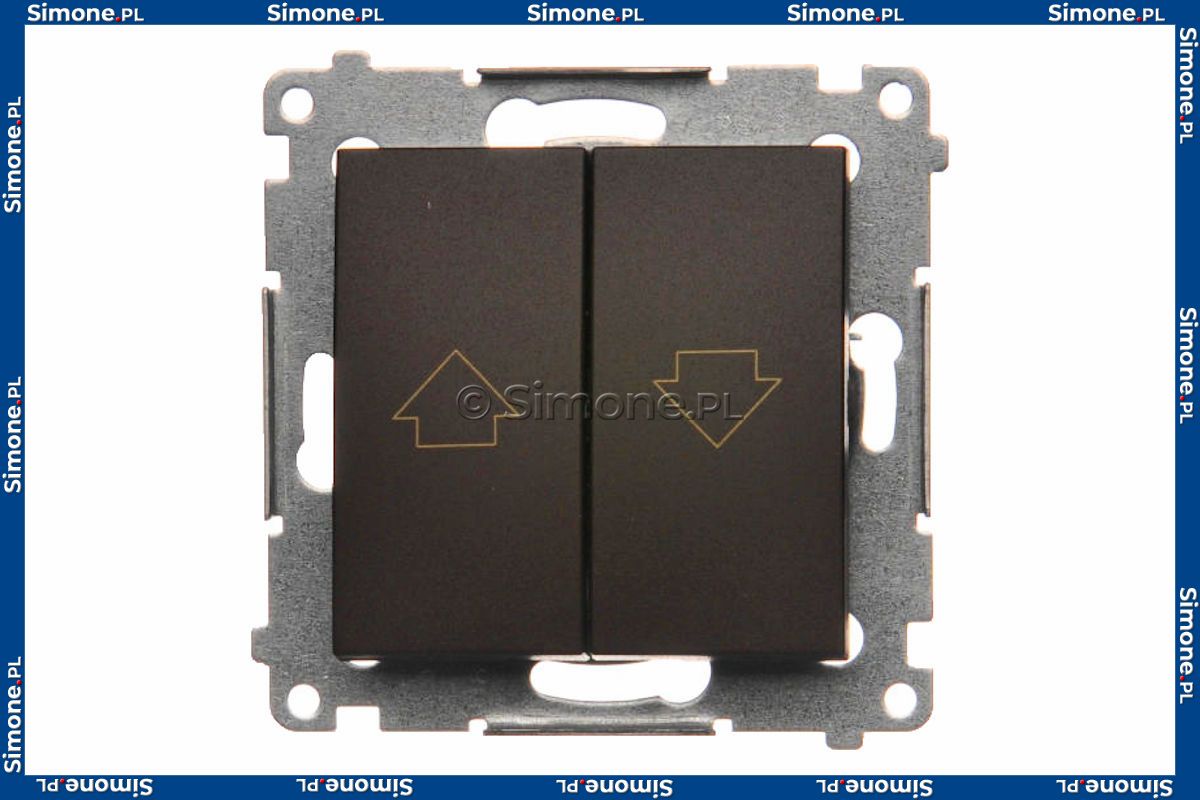

Przycisk żaluzjowy, impulsowy 10A z serii Simon 54 w kolorze Brąz Mat o symbolu DZP1.01/46 często nazywany jest również przyciskiem roletowym. Przycisk żaluzjowy zaliczany jest do grupy łączników monostabilnych, co oznacza, że w swoim mechanizmie posiadają sprężynę, która po puszczeniu przycisku powoduje rozłączenie obwodu i jednoczesny powrót klawisza do pierwotnej pozycji.
Roleta podnosząc się lub opuszczając jest w ruchu dopóki naciskamy jeden z klawiszy przycisku. Zatrzymanie rolety czy żaluzji na odpowiedniej wysokości następuje dopiero po puszczeniu klawisza. Przycisk żaluzjowy posiada blokadę uniemożliwiającą podanie prądu do rolety przez oba klawisze jednocześnie.
Produkt tworzą dwa klawisze, na których mamy piktogramy, rysunki strzałek wskazujące kierunek poruszania się rolety.
Produkt posiada ochronę IP20, co określa poziom ochrony łącznika przed ciałami stałymi: jak pył i kurz oraz wnikaniem wody. Zabezpieczenie IP20 jest ochroną tylko podstawową, ogranicza dostęp do elementów niebezpiecznych palcem. Aby uzyskać wyższą ochronę IP44 należy do łącznika dokupić odpowiednią uszczelkę pojedynczą lub uszczelkę wielokrotną w zależności od ramki, w jakiej osadzony jest łącznik. Uzyskanie klasy bryzgoszczelności czy wodoszczelności IP44 zapewnia ochronę przed strumieniami wody padającymi z dowolnego kierunku oraz uniemożliwia dostęp do elementów niebezpiecznych za pomocą narzędzi wielkości np. drutu. O stopień ochrony IP44 należy zadbać przede wszystkim w pomieszczeniach o podwyższonym stopniu wilgotności, tj. łazienka, piwnica czy garaż.
Produkt możemy zamontować w dowolnej ramce pojedynczej, podwójnej, potrójnej, poczwórnej czy pięciokrotnej. Ramki wybieramy zarówno z serii Simon 54 lub Simon 54 Nature.
Do uzyskania klasy bryzgoszczelności IP44 zastosować uszczelkę pod klawisze i uszczelkę ramki, Instalacja przycisków roletowych wymaga dodatkowego okablowania
Podświetlenie
Nie
Klasa ETIM
EC000044 Łącznik/przycisk żaluzjowy
-
Dane szczegołówe
Nadruk/Piktogram
Symbol „żaluzje”
Rodzaj materiału
Tworzywo sztuczne, PC, bezhalogenowe
Zabezpieczenie powierzchni
Lakierowanie
Wykończenie powierzchni
Matowe
Sposób montażu [ETIM]
Montaż podtynkowy
Sposób mocowania
Pazurki / wkręty
Wysokość produktu
75mm
Szerokość produktu
75mm
Głębokość produktu
45mm
Głębokość wbudowania
33mm
Metoda eksploatacji/Sposób działania
Klawisz kołyskowy
Ilość klawiszy / dźwigni
2
Układ połączeń
Przycisk 1-biegunowy (monostabilny)
Dane logistyczne / Opakowanie zbiorcze
Ilość w opakowaniu zbiorczym
10
Jednostka miary
Szt.
EAN opakowanie jednostkowe
5902787833572
Typ opak. jedn.
Folia zgrzewana
Wys. opak. jedn.
16cm
Szer. opak. jedn.
11cm
Dł. opak. jedn.
5cm
Waga jedn.
0.059kg
EAN13 opak.
5902787833572
Typ opak. zbiorczego
Pudełko zamykane
Wys. opak. zbiorczego
10cm
Szer. opak. zbiorczego
19cm
Dł. opak. zbiorczego
23cm
Model
Przycisk pojedynczy
ID_frame
1313, 891, 892, 893, 894, 895, 902, 903, 904, 905
Liczba biegunów
1
Sterowanie mechaniczne
Tak
Zastosowanie
Centralny przycisk roletowy pozwala na centralne sterowanie roletami. Przycisk roletowy DZP1.01 podłączony do sterowników roletowych grupowych i lokalnych, może zostać użyty jako centralny przycisk roletowy. Dzięki niemu możliwe będzie podnoszenie i opuszczanie wszystkich rolet z jednego miejsca. Zamontowany w wygodnym miejscu przycisk centralny ułatwi i przyspieszy: opuszczenie wszystkich rolet w domu, kiedy wychodzimy do pracy lub kładziemy się spać, podniesienie wszystkich rolet, kiedy wstajemy rano lub wracamy do domu.
Pliki do pobrania (Deklaracje, Instrukcje obsługi, Instrukcje montażu, Schematy)
