Łącznik krzyżowy bez piktogramu 10A Kremowy Simon 54
POWRÓT
SIMON 54
DW7.01/X/41Łącznik krzyżowy bez piktogramu 10A Kremowy
SERIA
SIMON 54
MPN
DW7.01/X/41
EAN
5902787865153
Partner handlowy firmy Kontakt-Simon
Opakowanie: blister/karton
Opak.: blister/karton
Ilośc w opakowaniu: 1szt.
Ilośc w opak.: 1szt.
Minimalna ilość: 1szt.
CENA BRUTTO
PRODUKT DOSTĘPNY
Wysyłka od 24h do 72h + Czas dostawy
Opis produktu
Łącznik krzyżowy bez piktogramu 10A z serii Simon 54 w kolorze Kremowy o symbolu DW7.01/X/41 określany jest również mianem łącznika schodowego pośredniego. Podczas zakupu i montażu łącznika krzyżowego należy mieć na uwadze fakt, iż łącznik ten zawsze wpinamy pomiędzy dwoma łącznikami schodowymi.
Produkt wykorzystujemy, gdy chcemy sterować oświetleniem z trzech różnych miejsc np. na dwupoziomowej klatce schodowej (parter, piętro, poddasze).

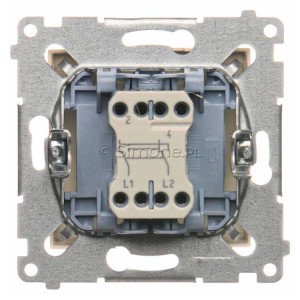

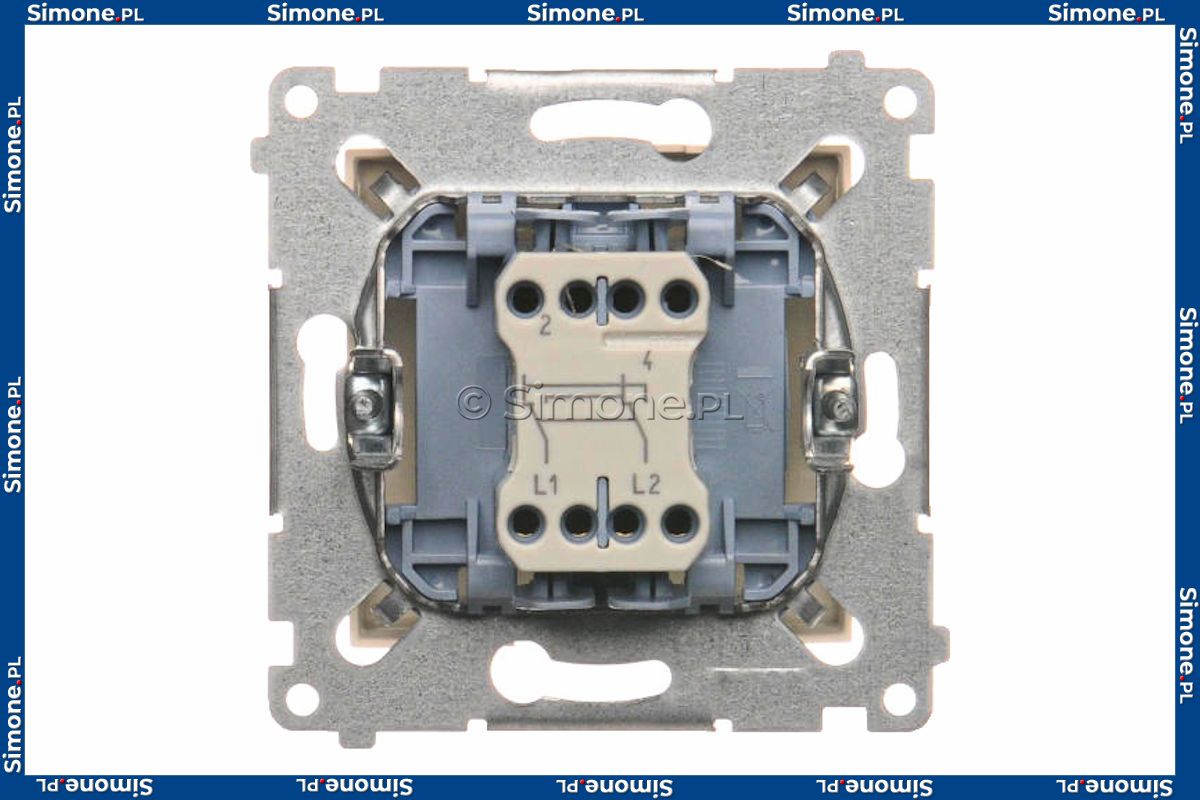

Produkt posiada 6 styków, a do jego montażu wymagana jest instalacja 3-żyłowa dochodząca od każdego łącznika schodowego. Produkt opatrzony jest piktogramem, rysunkiem krzyżyka w prawym dolnym rogu klawisza. Produkt zaliczany jest do grupy łączników bistabilnych, co oznacza, że w swoim mechanizmie nie posiada sprężyny, nie odbija z powrotem po puszczeniu klawisza. Produkt wyposażony jest w jeden klawisz.
Łącznik krzyżowy występuje w dwóch wariantach. Łącznik krzyżowy o prądzie znamionowym 10A wyposażony jest w szybkozłączki inaczej zwane złączami bezśrubowymi umożliwiające szybki i wygodny montaż. Łącznik krzyżowy o prądzie znamionowym 16A wyposażony jest w zaciski śrubowe, które cieszą się powodzeniem ze względu na duży docisk zestyku, co w efekcie daje bezpieczeństwo połączenia i niski spadek napięcia.
Produkt możemy wzbogacić o niebieskie podświetlenie LED klawiszy. W tym celu należy dodatkowo dokupić układ podświetlenia DUL. Układ podświetlenia montujemy bezpośrednio w mechanizmie łącznika. Stosując łącznik krzyżowy z wmontowanym układem podświetlenia w połączeniu z oświetleniem LED lub energooszczędnym może konieczne okazać się zastosowanie kondensatora WKSL. Kondensator WKSL zwany również eliminatorem rozbłysków ma na celu wyeliminować efekt iskrzenia, migotania świetlówki energooszczędnej lub lamp LED w stanie wyłączonym powyższych produktów. Zastosowanie jednego kondensatora na każdy obwód oprócz swojego głównego zadania z pewnością spowoduje przedłużenie żywotności świetlówki energooszczędnej i lamp LED.
Produkt posiada ochronę IP20, co określa poziom ochrony łącznika przed ciałami stałymi: jak pył i kurz oraz wnikaniem wody. Zabezpieczenie IP20 jest ochroną tylko podstawową, ogranicza dostęp do elementów niebezpiecznych palcem. Aby uzyskać wyższą ochronę IP44 należy do łącznika dokupić odpowiednią uszczelkę pojedynczą lub uszczelkę wielokrotną w zależności od ramki, w jakiej osadzony jest łącznik. Uzyskanie klasy bryzgoszczelności czy wodoszczelności IP44 zapewnia ochronę przed strumieniami wody padającymi z dowolnego kierunku oraz uniemożliwia dostęp do elementów niebezpiecznych za pomocą narzędzi wielkości np. drutu. O stopień ochrony IP44 należy zadbać przede wszystkim w pomieszczeniach o podwyższonym stopniu wilgotności, tj. łazienka, piwnica czy garaż.
Produkt możemy zamontować w dowolnej ramce pojedynczej, podwójnej, potrójnej, poczwórnej czy pięciokrotnej. Ramki wybieramy zarówno z serii Simon 54 lub Simon 54 Nature.
Seria Simon 54 to harmonijne połączenie nowoczesnej technologii i eleganckiego designu, spełniające oczekiwania wymagających użytkowników. Produkty firmy Kontakt-Simon wyróżniają się wysoką jakością, szeroką gamą kolorystyczną oraz innowacyjnymi rozwiązaniami technologicznymi.
Wyjątkowa estetyka serii sprawia, że doskonale komponuje się z klasycznymi i nowoczesnymi wnętrzami. Szeroka paleta kolorystyczna obejmuje ponadczasowe biele, czernie oraz antracyt, srebrny mat czy złoty mat. Zastosowane materiały są odporne na uszkodzenia mechaniczne i promieniowanie UV, co zapewnia długowieczność i trwałość produktów.
Simon 54 Premium to także inteligentne technologie zwiększające komfort użytkowania. W ofercie znajdują się ściemniacze, regulatory temperatury oraz gniazda wyposażone w porty USB i zabezpieczenia przeciwprzepięciowe. Możliwość dostosowania oświetlenia do indywidualnych potrzeb pozwala na stworzenie idealnej atmosfery, a precyzyjna regulacja temperatury sprzyja oszczędności energii.
Produkty tej serii to nie tylko estetyczne włączniki i gniazda, ale także nowoczesne rozwiązania technologiczne. Modułowe systemy umożliwiają integrację inteligentnych urządzeń, co czyni je idealnym wyborem zarówno do domów, jak i przestrzeni komercyjnych. Dzięki kompatybilności z nowoczesnymi systemami elektroinstalacyjnymi użytkownicy mogą cieszyć się wygodą i pełną kontrolą nad oświetleniem oraz zasilaniem. Produkty te cechuje łatwy montaż oraz elastyczność konfiguracji instalacji elektrycznych w budynkach mieszkalnych i komercyjnych.
System modułowy pozwala na intuicyjną wymianę poszczególnych elementów, co zapewnia elastyczność konfiguracji instalacji elektrycznych. Simon 54 Premium to wybór dla osób ceniących najwyższą jakość, estetykę oraz nowoczesne technologie, bez kompromisów w zakresie stylu i funkcjonalności.
Dane techniczne produktu
Dane podstawowe
DW7.01/X/41 Łącznik krzyżowy bez piktogramu, (moduł), 10AX, szybkozłącza, kremowy
Seria
Simon 54
Nazwa produktu/Rodzaj
łącznik krzyżowy, bez piktogramu
Kolor
Kremowy
Typ produktu
Moduł
Prąd znamionowy świetlówkowy
10AX
Napięcie znamionowe
250V
Rodzaj podłączenia / Typ zacisku
Szybkozłącza
Stopień ochrony IP
IP20/IP44
Uwagi
Do uzyskania klasy bryzgoszczelności IP44 zastosować uszczelkę ramki
Podświetlenie
Opcjonalne, niedołączone
Klasa ETIM
EC001590 Łącznik instalacyjny
-
Dane szczegołówe
Nadruk/Piktogram
Bez nadruku
Rodzaj materiału
Tworzywo sztuczne, PC, bezhalogenowe
Zabezpieczenie powierzchni
Naturalne
Wykończenie powierzchni
Błyszczące
Sposób montażu [ETIM]
Montaż podtynkowy
Sposób mocowania
Pazurki / wkręty

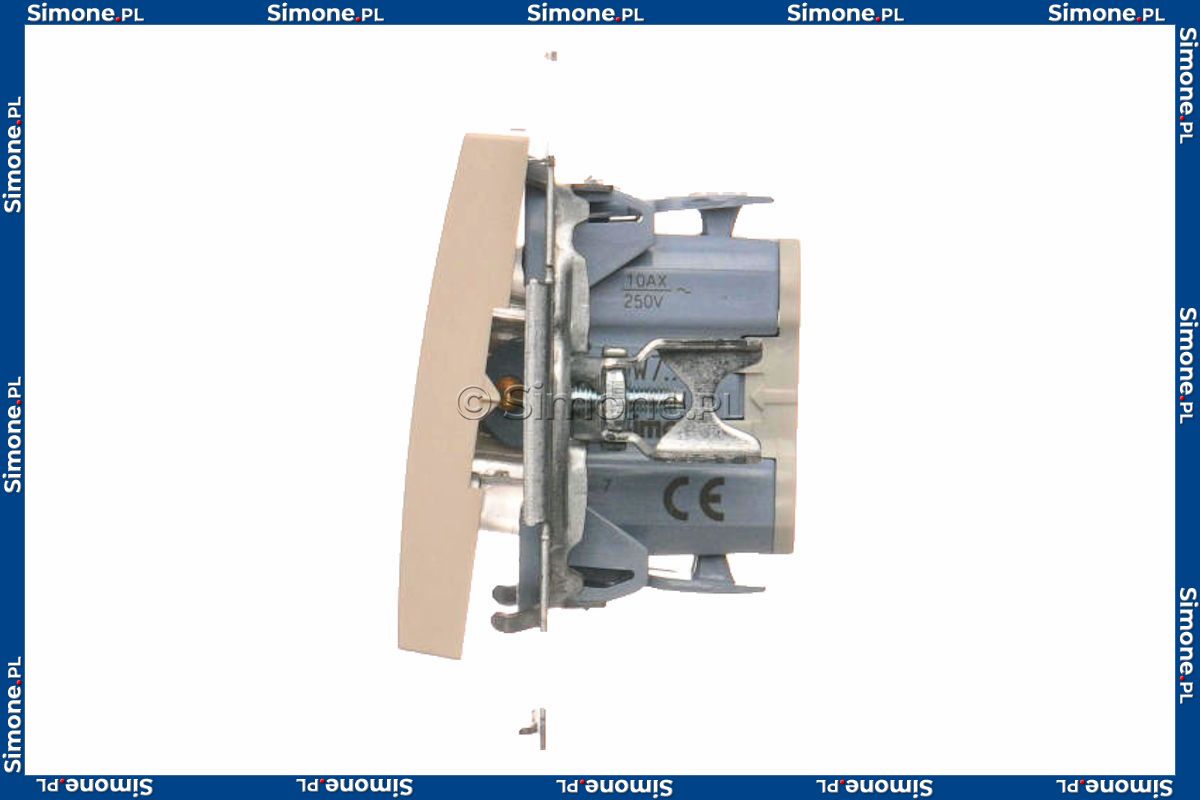

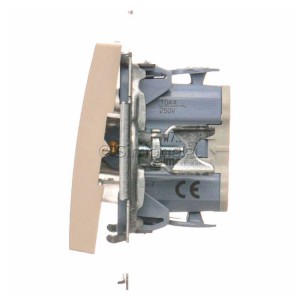

Wysokość produktu
75mm
Szerokość produktu
75mm
Głębokość produktu
41mm
Głębokość wbudowania
26mm
Metoda eksploatacji/Sposób działania
Klawisz kołyskowy
Ilość klawiszy / dźwigni
1
Układ połączeń
Łącznik krzyżowy (bistabilny)
Dane logistyczne / Opakowanie zbiorcze
Ilość w opakowaniu zbiorczym
10
Jednostka miary
Szt.
EAN opakowanie jednostkowe
5902787865153
Typ opak. jedn.
Folia zgrzewana
Wys. opak. jedn.
16cm
Szer. opak. jedn.
11cm
Dł. opak. jedn.
4.5cm
Waga jedn.
0.06284kg
EAN13 opak.
5902787865153
Typ opak. zbiorczego
Pudełko zamykane
Wys. opak. zbiorczego
10cm
Szer. opak. zbiorczego
19cm
Dł. opak. zbiorczego
23cm
