DW6L.01/X/43

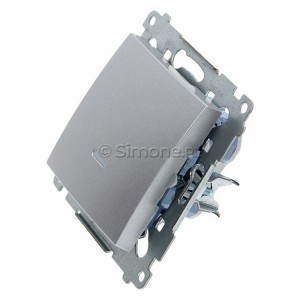

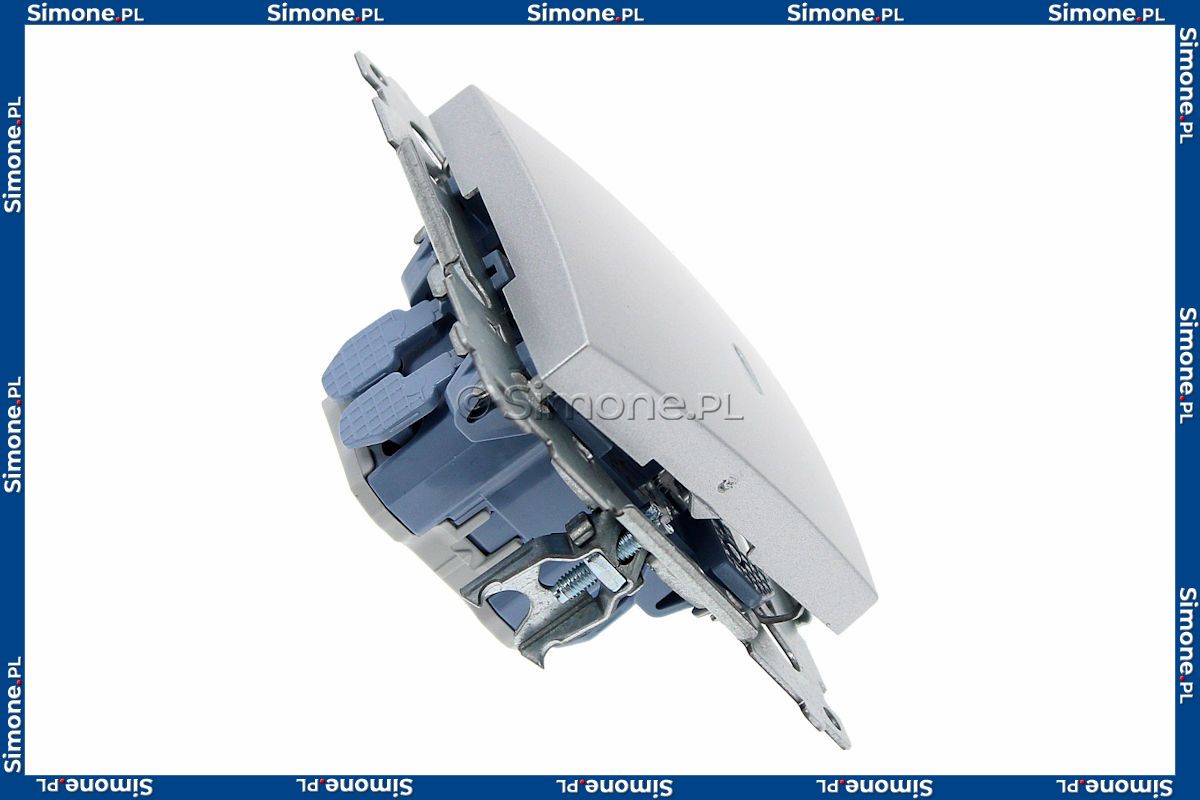

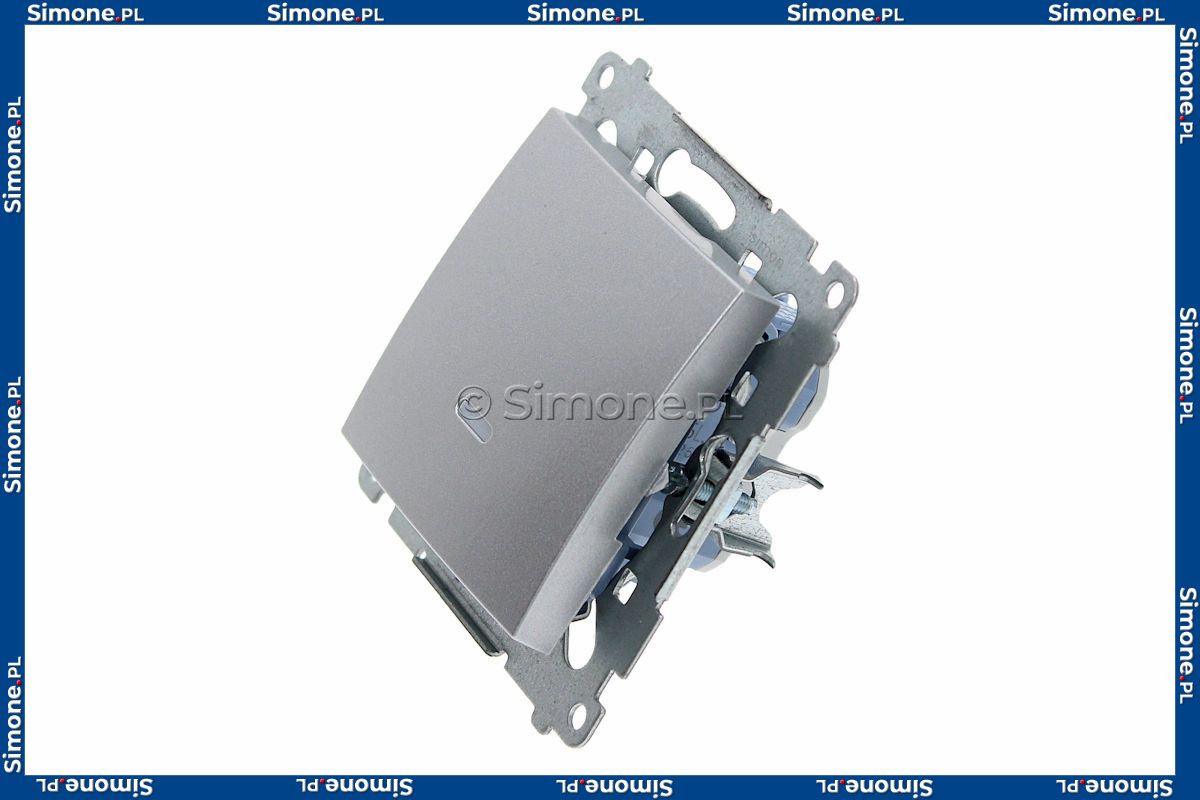

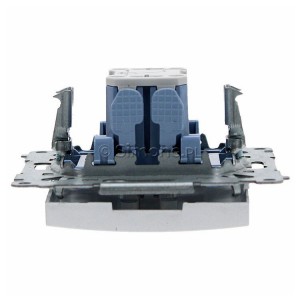

Łącznik schodowy bez piktogramu z podświetleniem typu LED w kolorze niebieskim 10A z serii Simon 54 w kolorze Srebrny Mat o symbolu DW6L.01/X/43 określany jest również mianem łącznika zmiennego lub klatkowego. Podczas zakupu i montażu łącznika schodowego należy mieć na uwadze fakt, iż łączniki te występują zawsze w parach.

Produkt wykorzystujemy wszędzie tam, gdzie chcemy zapalać jedno źródło światła w dwóch różnych miejscach. Np. w przypadku klatki schodowej możemy włączać/wyłączać to samo źródło światło zarówno na parterze jak i na piętrze. Chcąc zwiększyć ilość punktów sterowania oświetleniem należy pomiędzy dwoma łącznikami schodowymi zamontować jeden lub więcej łącznik krzyżowy.

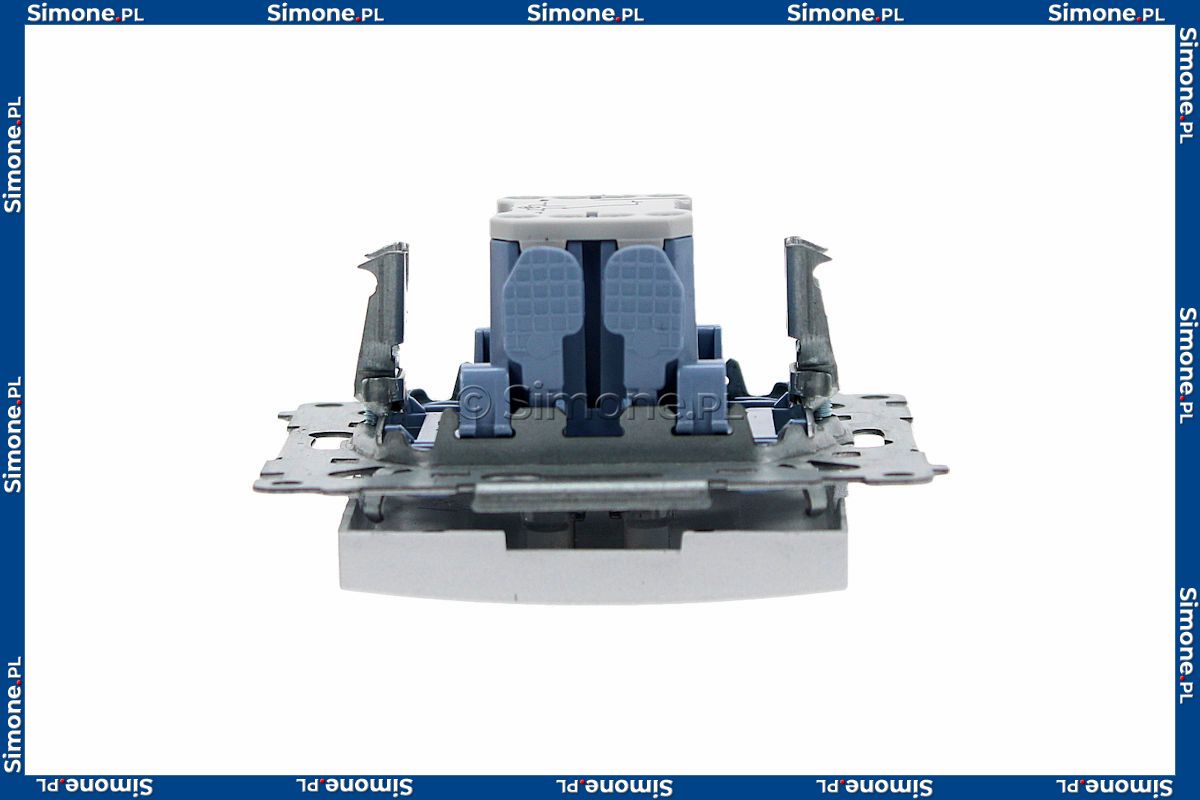

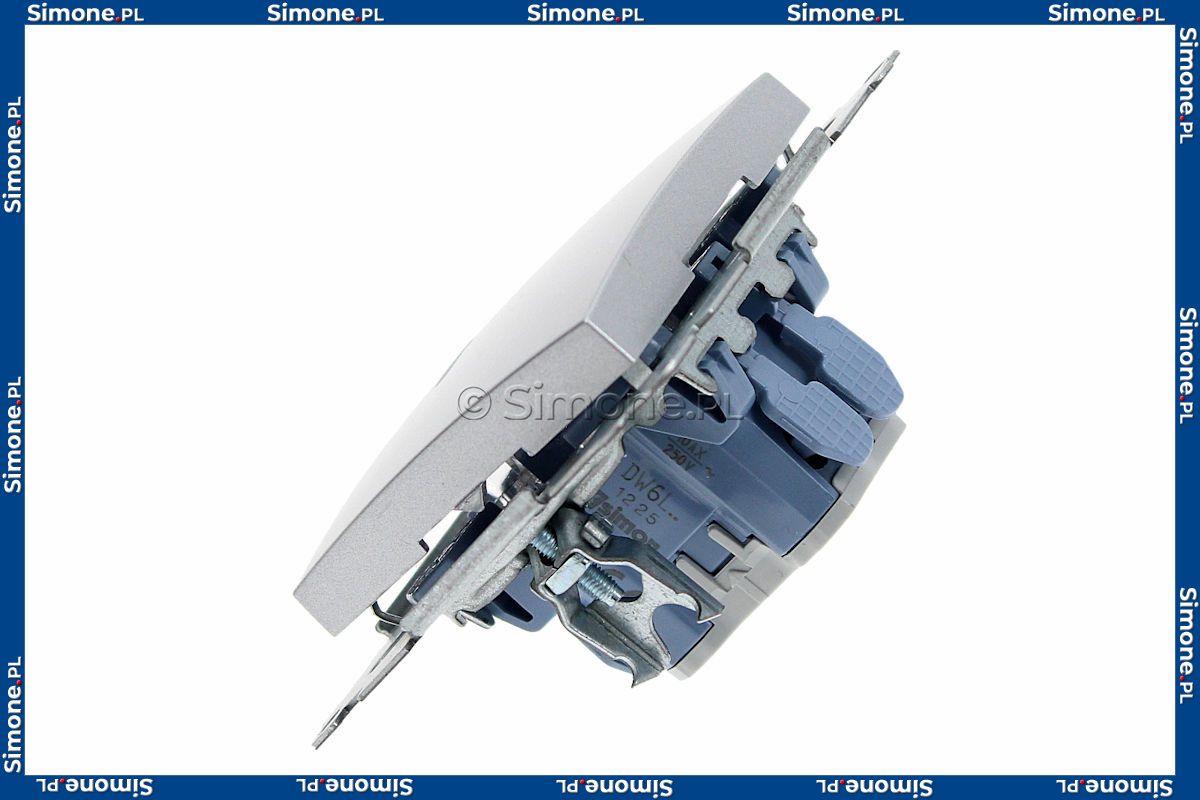

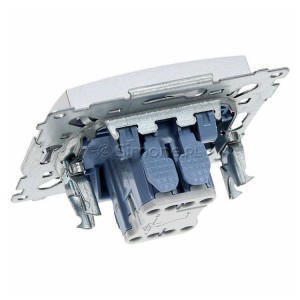

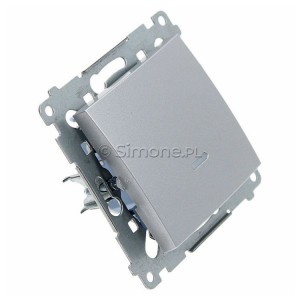

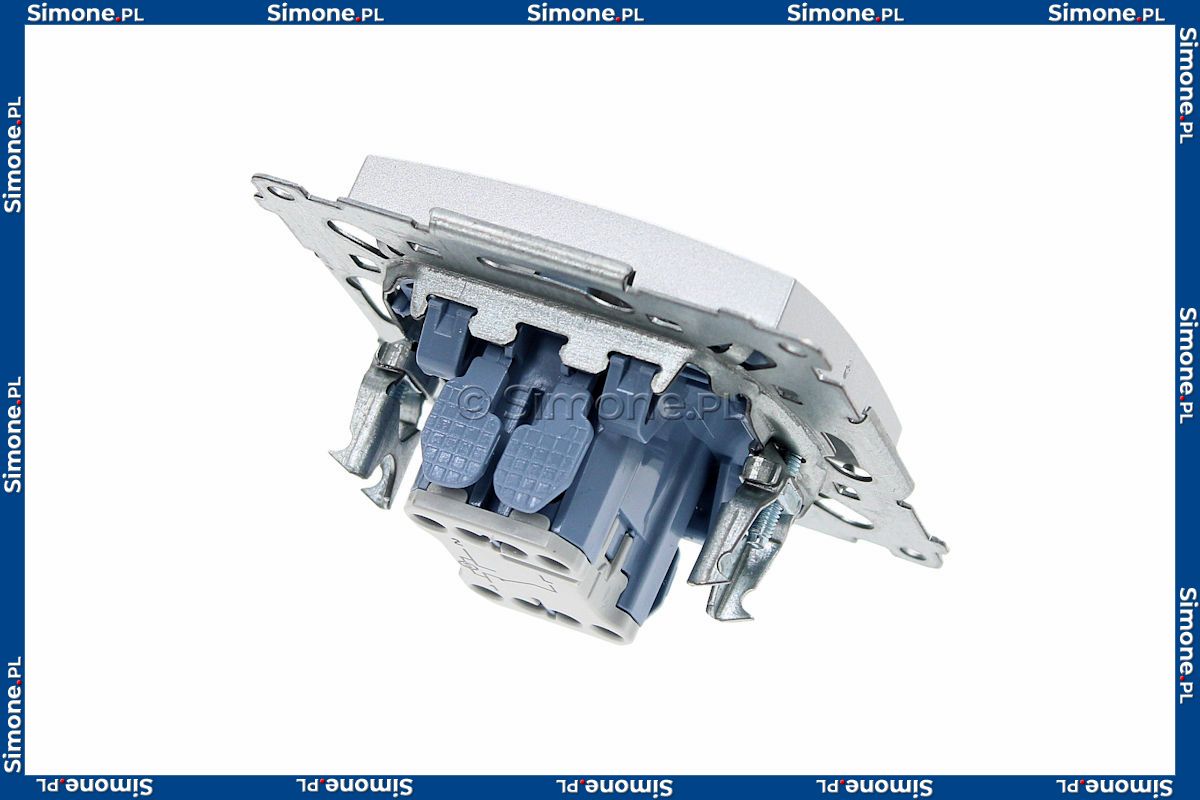

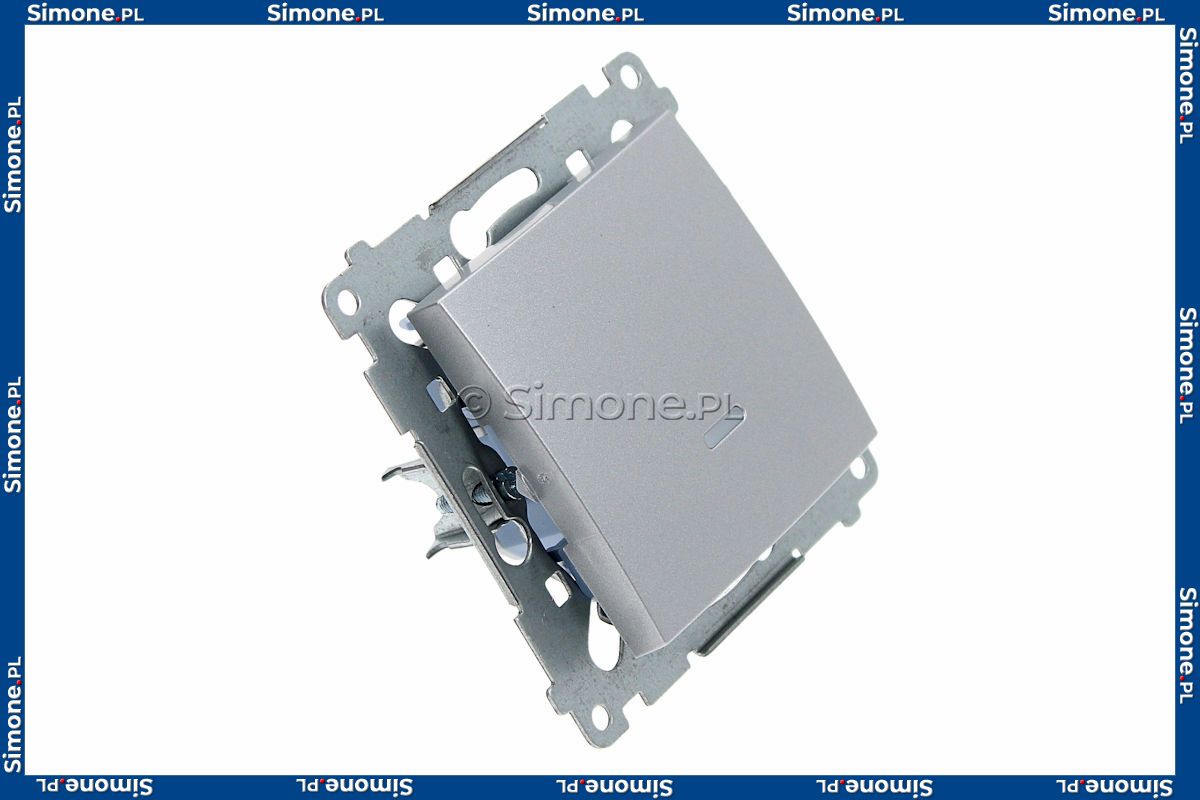

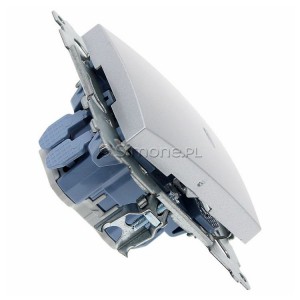

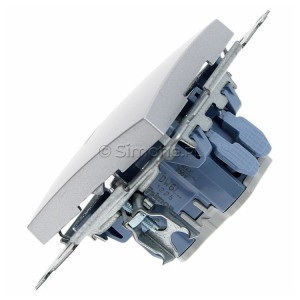

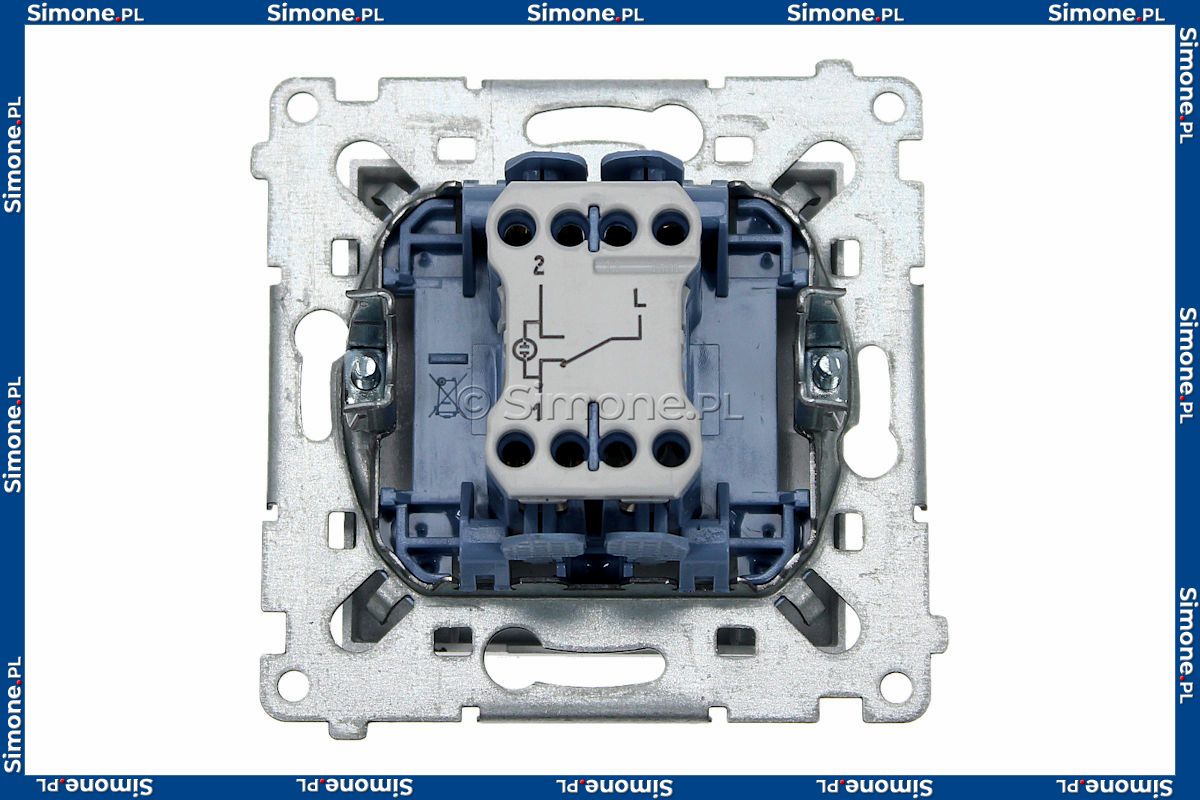

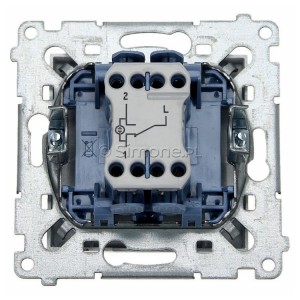

Produkt posiada trzy styki, a do montażu pomiędzy dwoma łącznikami schodowymi konieczna jest instalacja 3-żyłowa. Łącznik schodowy opatrzony jest piktogramem, rysunkiem schodków w prawym dolnym rogu klawisza. Produkt zaliczany jest do grupy łączników bistabilnych, co oznacza, że w swoim mechanizmie nie posiada sprężyny, nie odbija z powrotem po puszczeniu klawisza. Produkt wyposażony jest w jeden klawisz.

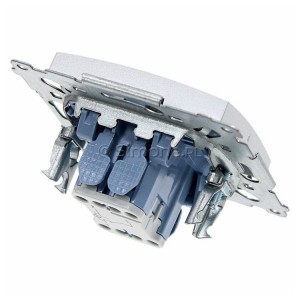

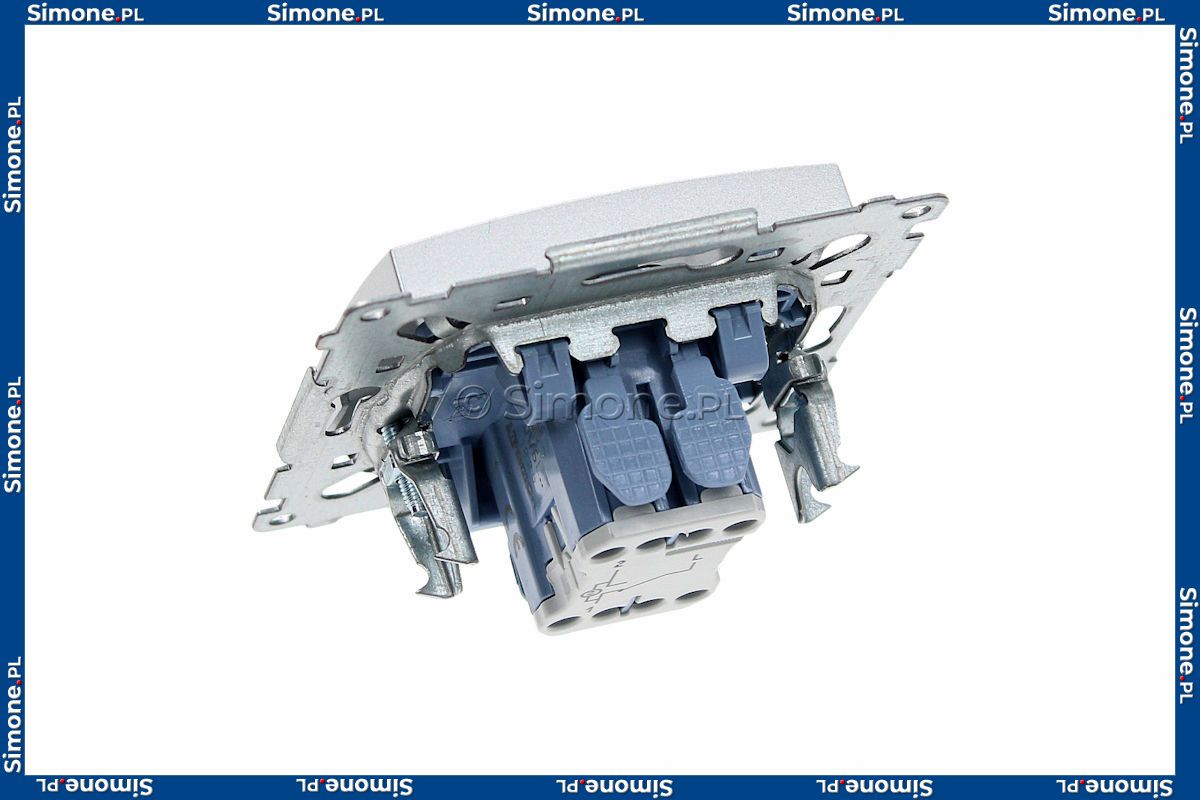

Łącznik schodowy z podświetleniem występuje w dwóch wariantach. Łącznik schodowy o prądzie znamionowym 10A wyposażony jest w szybkozłączki inaczej zwane złączami bezśrubowymi umożliwiające szybki i wygodny montaż. Łącznik schodowy z podświetleniem o prądzie znamionowym 16A wyposażony jest w zaciski śrubowe, które cieszą się powodzeniem ze względu na duży docisk zestyku, co w efekcie daje bezpieczeństwo połączenia i niski spadek napięcia.

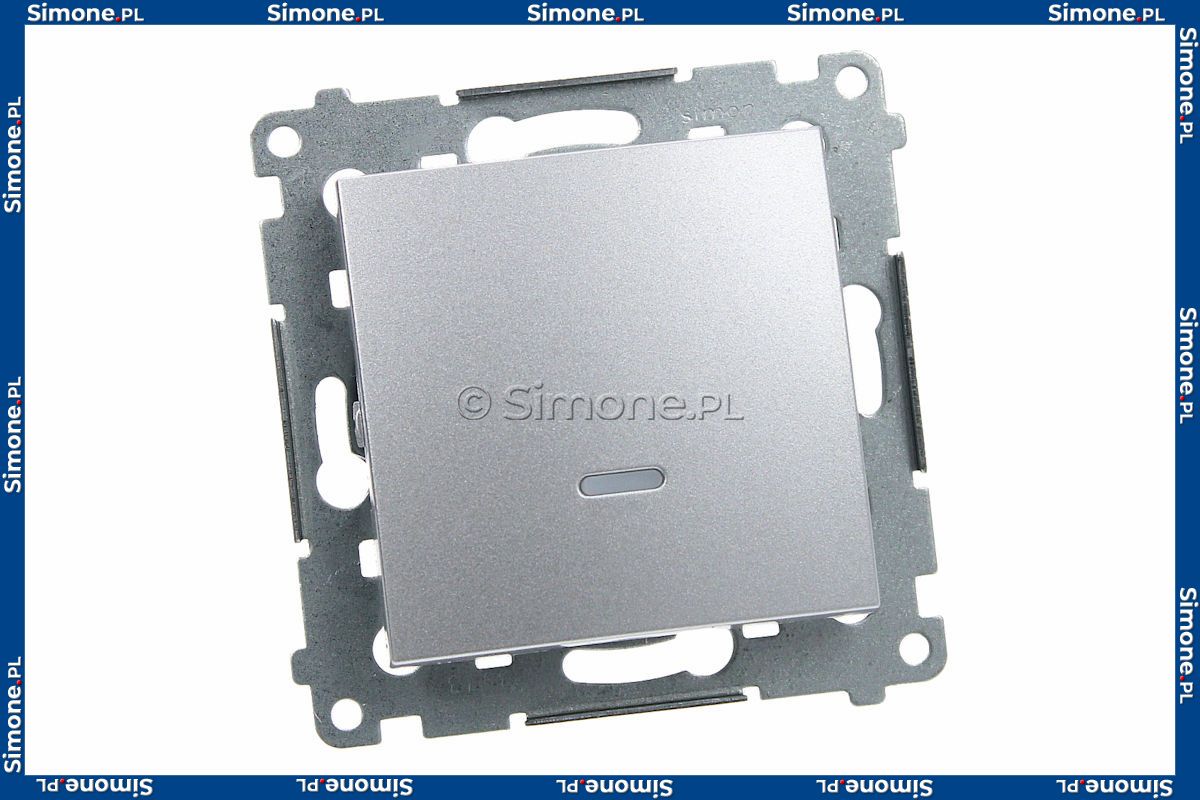

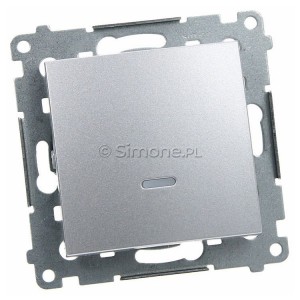

Produkt został wzbogacony o niebieskie podświetlenie LED klawiszy. Układ podświetlenia został zamontowany bezpośrednio w mechanizmie łącznika. Stosując łącznik schodowy z podświetleniem w połączeniu z oświetleniem LED lub energooszczędnym może konieczne okazać się zastosowanie kondensatora WKSL. Kondensator WKSL zwany również eliminatorem rozbłysków ma na celu wyeliminować efekt iskrzenia, migotania świetlówki energooszczędnej lub lamp LED w stanie wyłączonym powyższych produktów. Zastosowanie jednego kondensatora na każdy obwód oprócz swojego głównego zadania z pewnością spowoduje przedłużenie żywotności świetlówki energooszczędnej i lamp LED.

Produkt posiada ochronę IP20, co określa poziom ochrony łącznika przed ciałami stałymi: jak pył i kurz oraz wnikaniem wody. Zabezpieczenie IP20 jest ochroną tylko podstawową, ogranicza dostęp do elementów niebezpiecznych palcem. Aby uzyskać wyższą ochronę IP44 należy do łącznika dokupić odpowiednią uszczelkę pojedynczą lub uszczelkę wielokrotną w zależności od ramki, w jakiej osadzony jest łącznik. Uzyskanie klasy bryzgoszczelności czy wodoszczelności IP44 zapewnia ochronę przed strumieniami wody padającymi z dowolnego kierunku oraz uniemożliwia dostęp do elementów niebezpiecznych za pomocą narzędzi wielkości np. drutu. O stopień ochrony IP44 należy zadbać przede wszystkim w pomieszczeniach o podwyższonym stopniu wilgotności, tj. łazienka, piwnica czy garaż.

Produkt możemy zamontować w dowolnej ramce pojedynczej, podwójnej, potrójnej, poczwórnej czy pięciokrotnej. Ramki wybieramy zarówno z serii Simon 54 lub Simon 54 Nature.
