DW6/2L.01/X/43

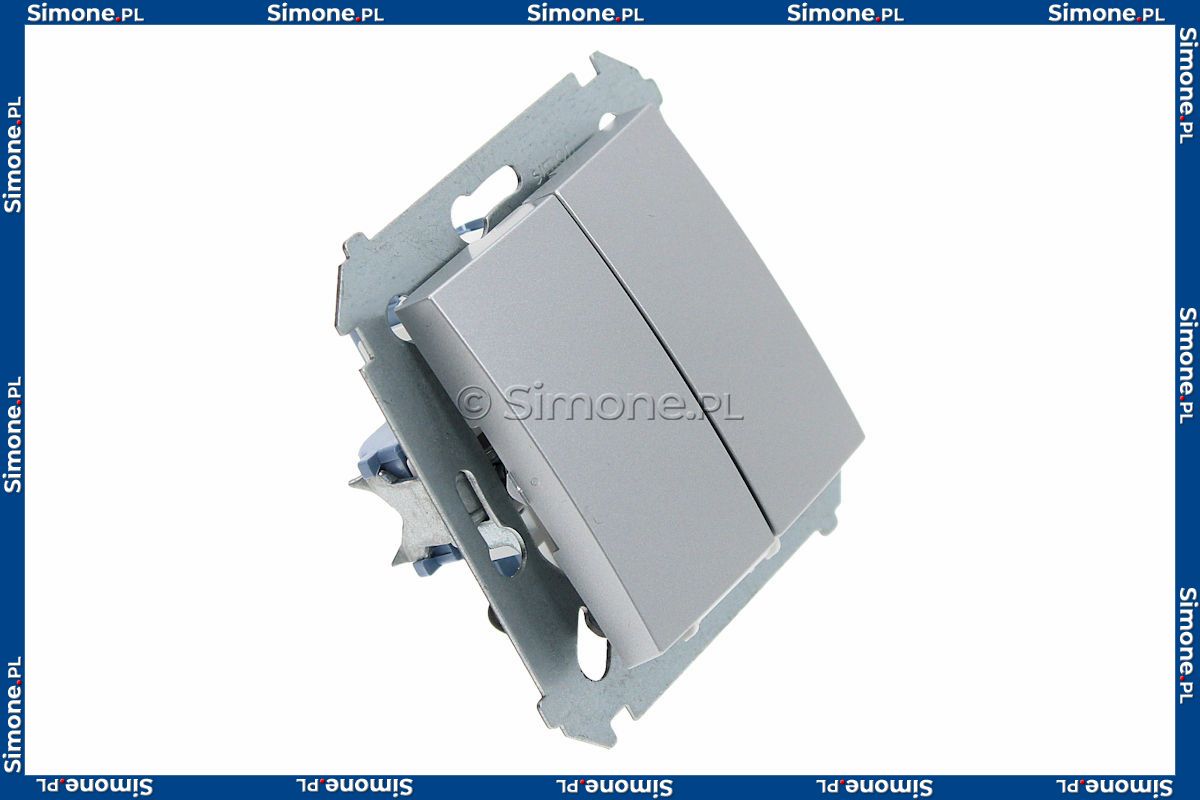

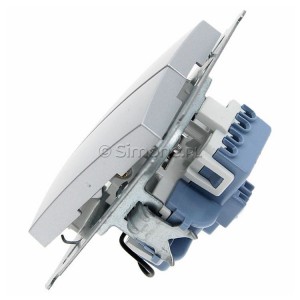

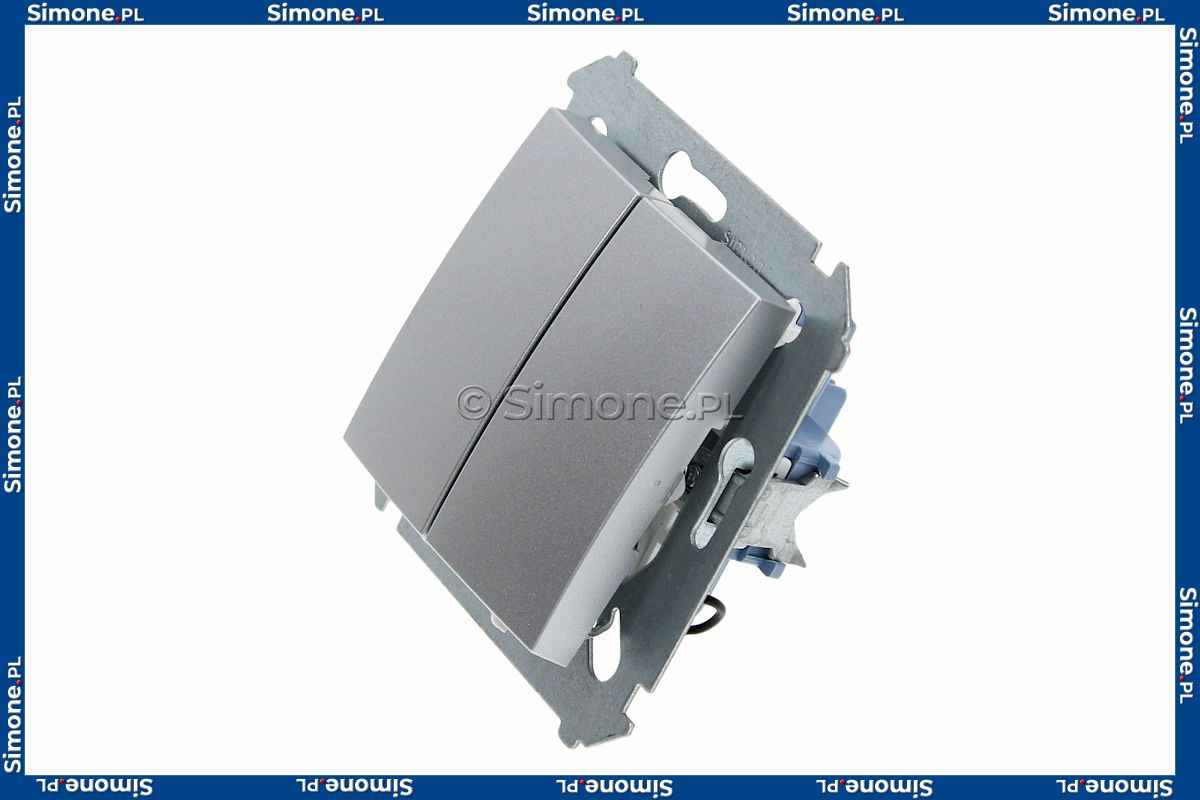

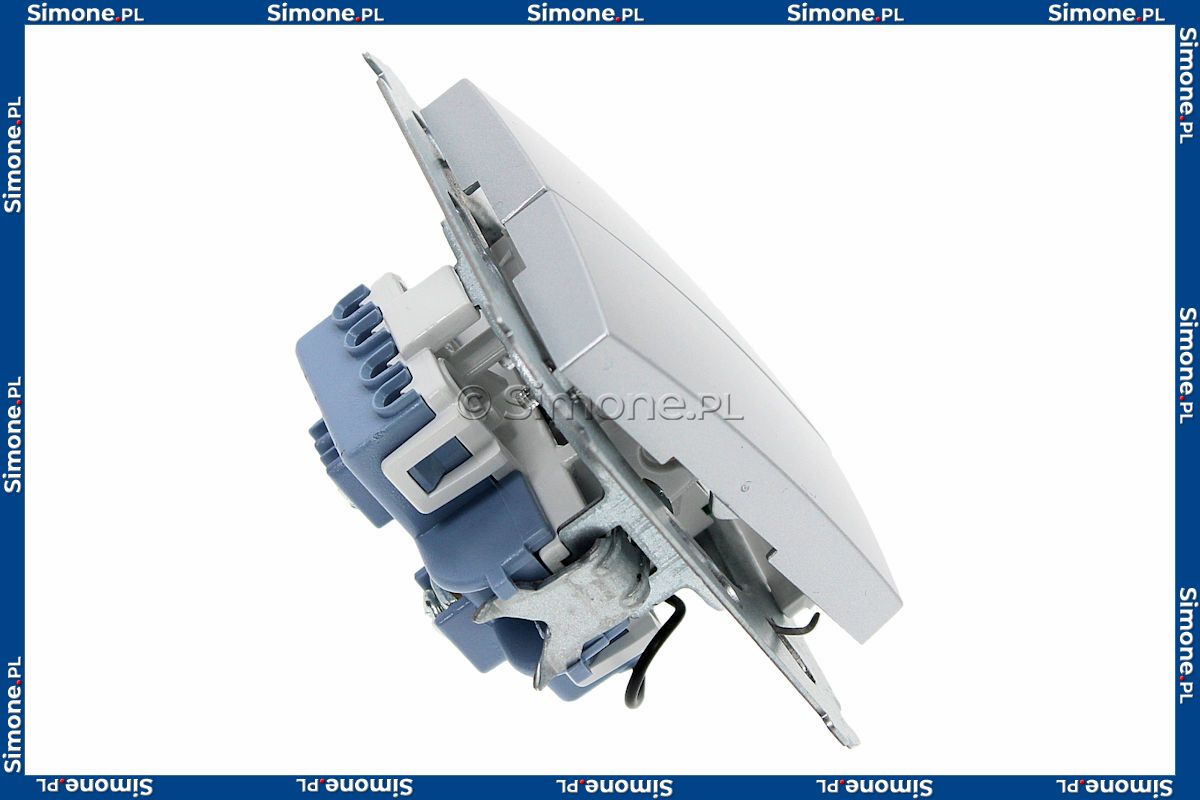

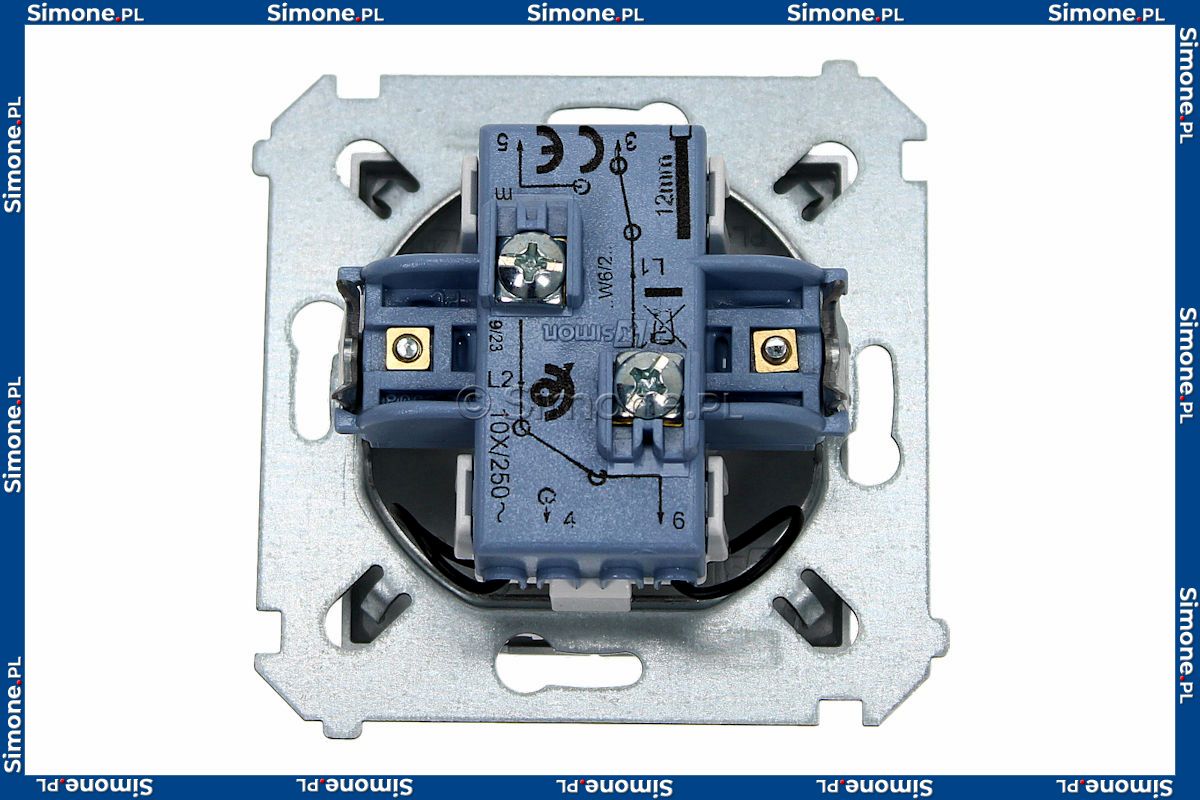

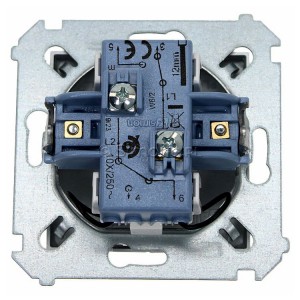

Łącznik schodowy podwójny bez piktogramu z podświetleniem typu LED w kolorze niebieskim 10A z serii Simon 54 w kolorze Srebrny Mat o symbolu DW6/2L.01/X/43 składa się z dwóch niezależnych wyłączników schodowych (z których każdy ma trzy zaciski) umieszczone w jednej obudowie. Wyłącznik schodowy podwójny z podświetleniem , w którym jeden klawisz jest połączony z pojedynczym schodowym (umożliwia załączanie obwodu X), a drugi klawisz jest połączony z innym pojedynczym schodowym (umożliwia załączanie obwodu Y).

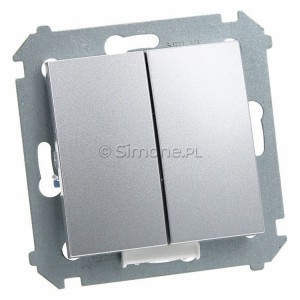

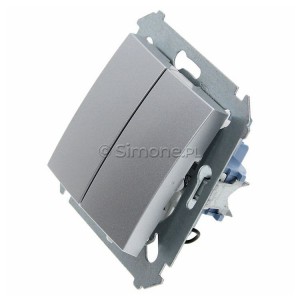

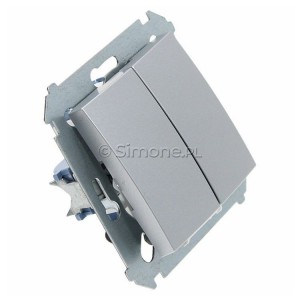

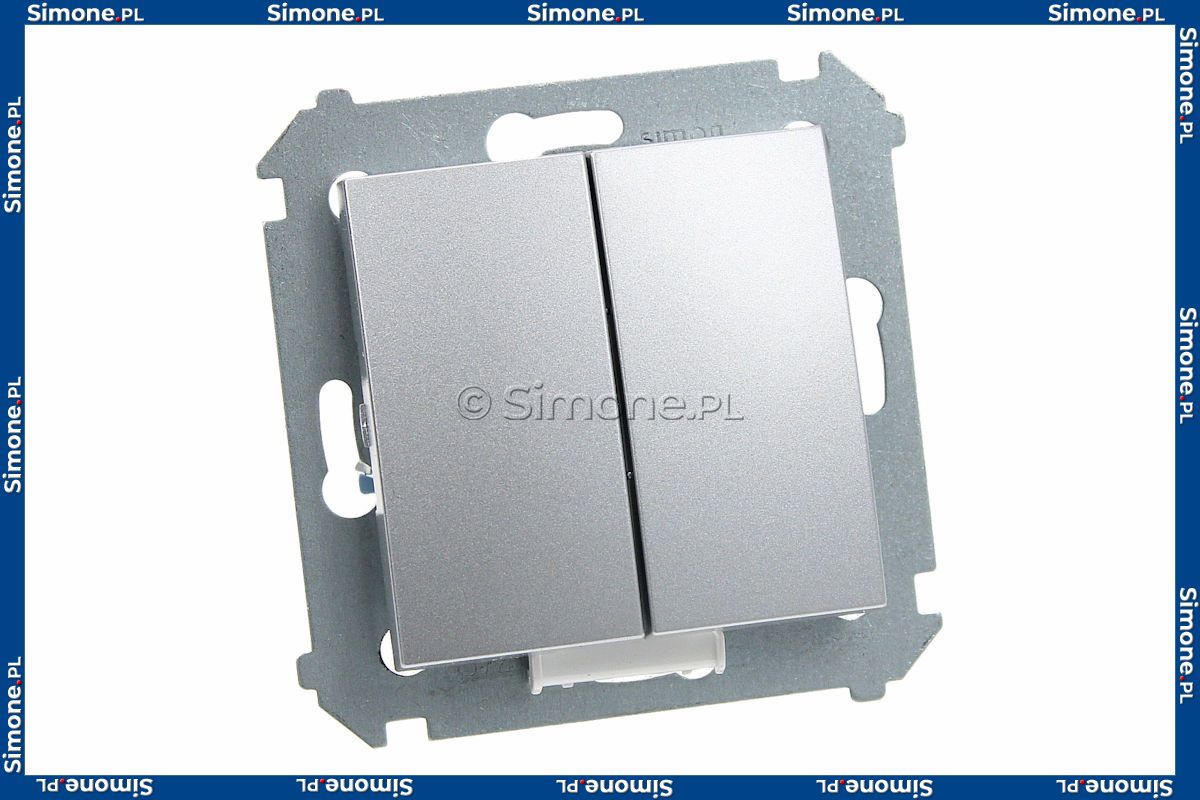

Produkt tworzą dwa klawisze, a na każdym z nich w prawym dolnym rogu znajduje się piktogram, rysunek schodków. Produkt zaliczany jest do grupy łączników bistabilnych, co oznacza, że w swoim mechanizmie nie posiada sprężyny, nie odbija z powrotem po puszczeniu klawisza.

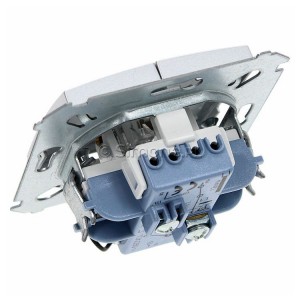

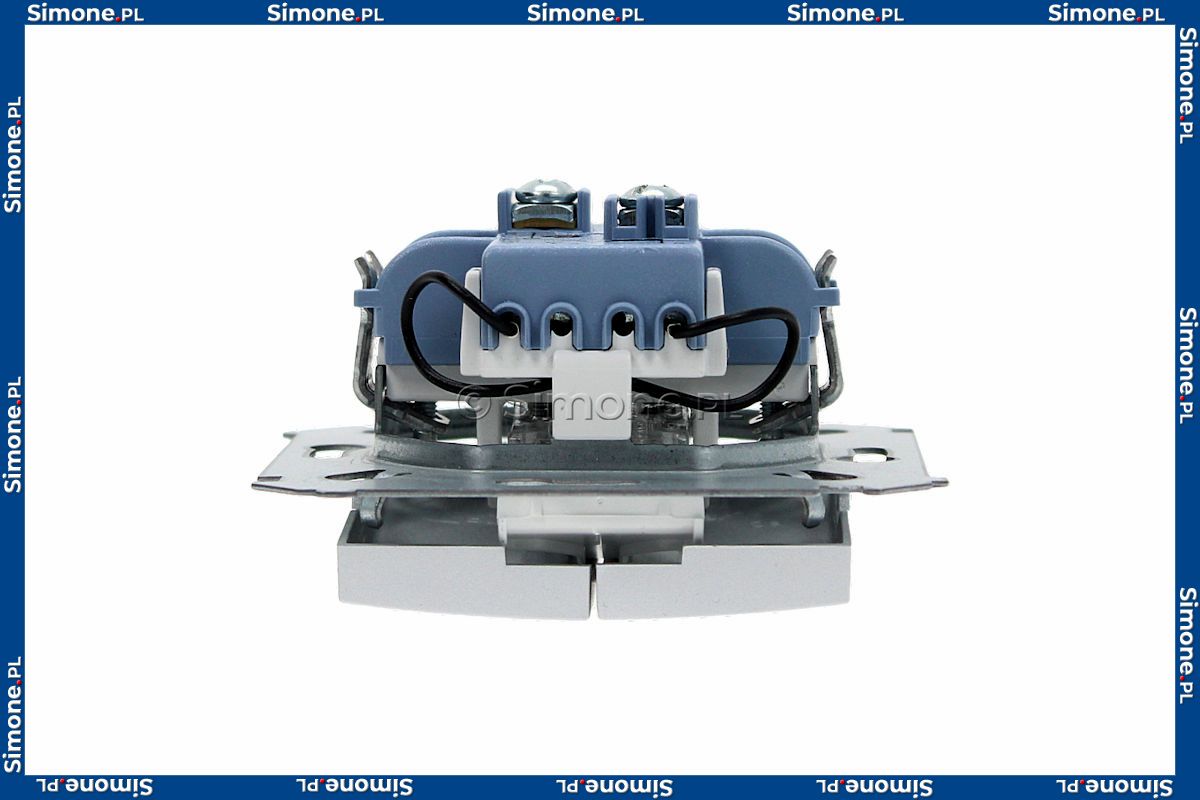

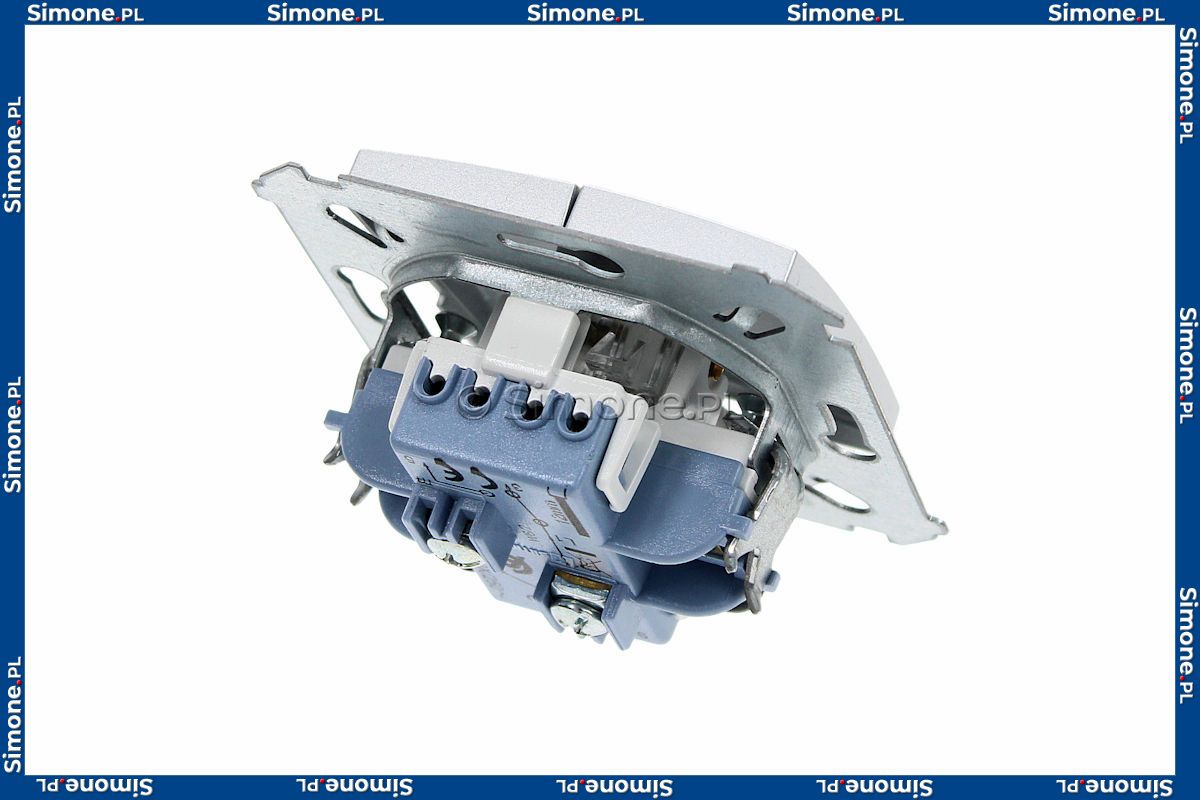

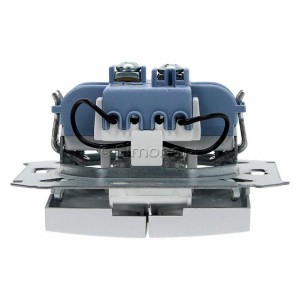

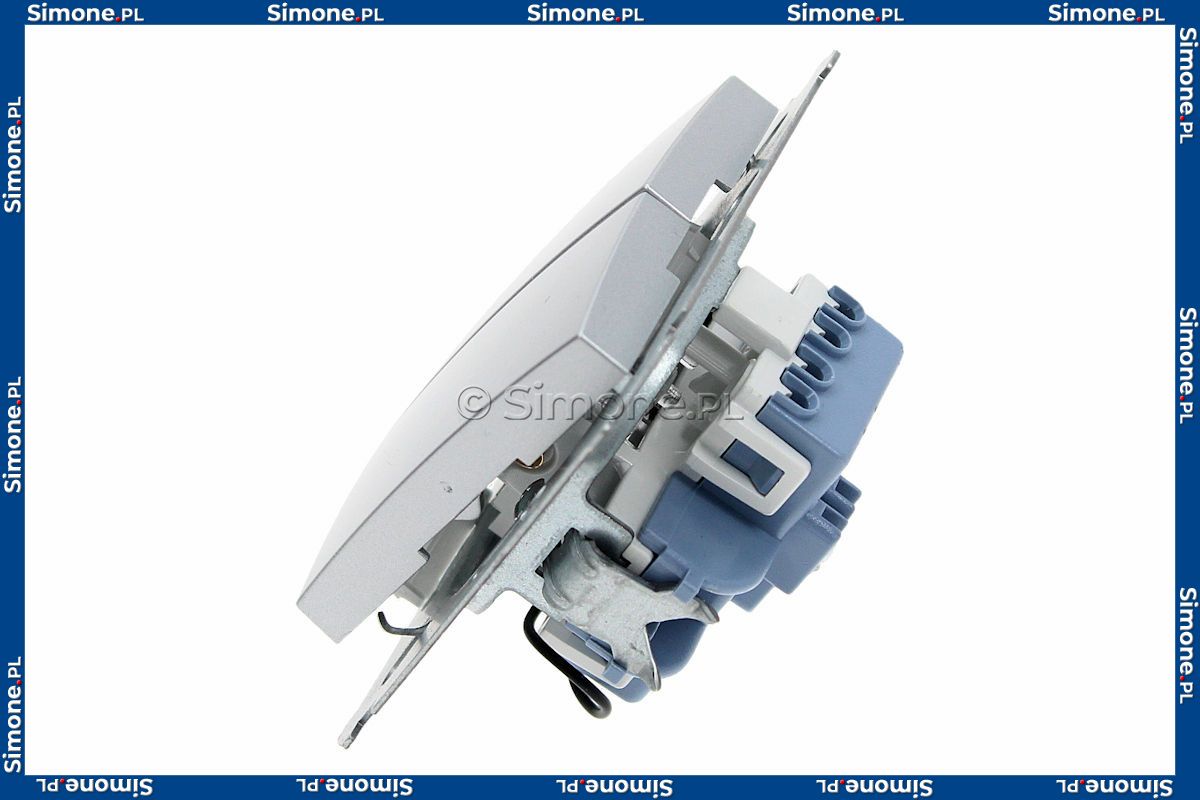

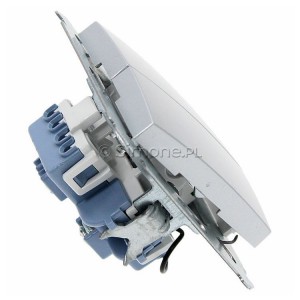

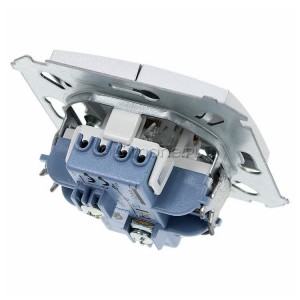

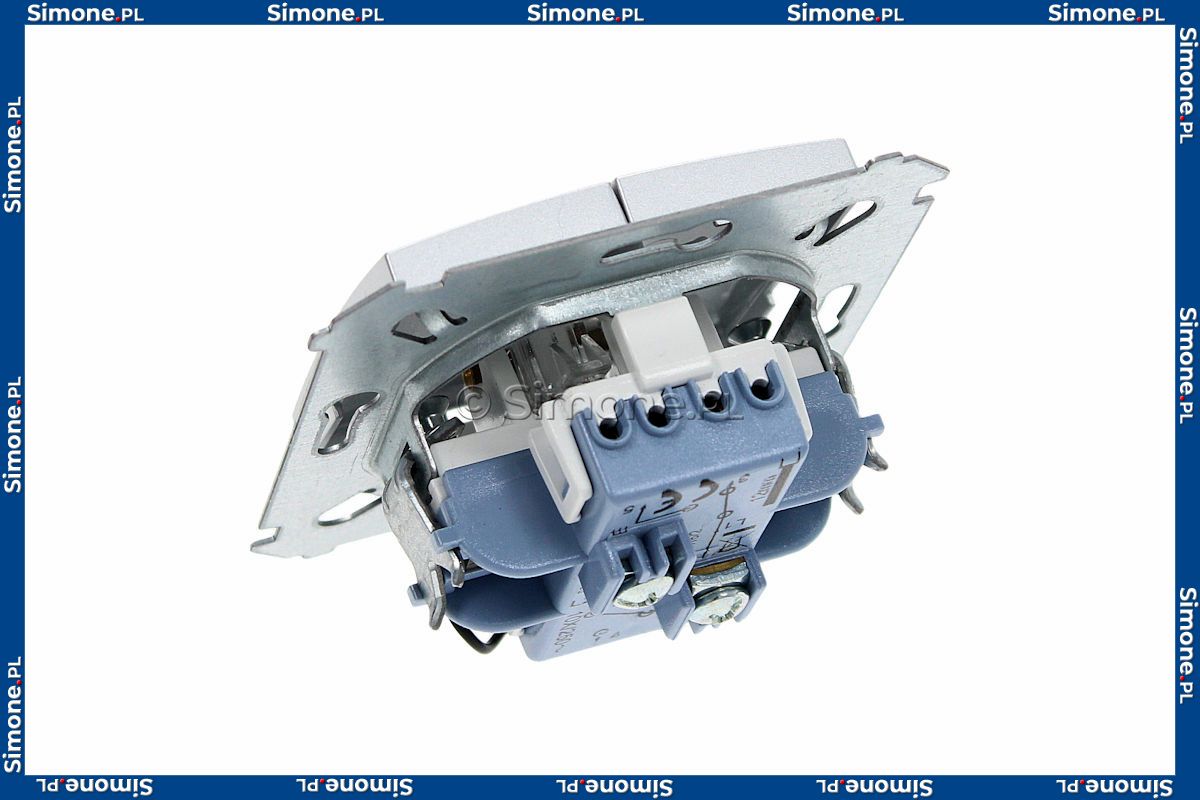

Łącznik schodowy podwójny z podświetleniem o prądzie znamionowym 10A wyposażony jest w szybkozłączki inaczej zwane złączami bezśrubowymi umożliwiające szybki i wygodny montaż.

Produkt został wzbogacony o niebieskie podświetlenie LED wspólne dla obu klawiszy. Układ podświetlenia został zmontowany bezpośrednio w mechanizmie łącznika. Stosując łącznik uniwersalny z wmontowanym układem podświetlenia w połączeniu z oświetleniem LED lub energooszczędnym może konieczne okazać się zastosowanie kondensatora WKSL. Kondensator WKSL zwany również eliminatorem rozbłysków ma na celu wyeliminować efekt iskrzenia, migotania świetlówki energooszczędnej lub lamp LED w stanie wyłączonym powyższych produktów. Zastosowanie jednego kondensatora na każdy obwód oprócz swojego głównego zadania z pewnością spowoduje przedłużenie żywotności świetlówki energooszczędnej i lamp LED.

Produkt posiada ochronę IP20, co określa poziom ochrony łącznika przed ciałami stałymi: jak pył i kurz oraz wnikaniem wody. Zabezpieczenie IP20 jest ochroną tylko podstawową, ogranicza dostęp do elementów niebezpiecznych palcem. Aby uzyskać wyższą ochronę IP44 należy do łącznika dokupić odpowiednią uszczelkę pojedynczą lub uszczelkę wielokrotną w zależności od ramki, w jakiej osadzony jest łącznik. W przypadku łącznika schodowego podwójnego ze względu na szczelinę pomiędzy klawiszami w celu uzyskania stopnia ochrony IP44 konieczne jest zamontowanie między klawiszami wkładki uszczelniającej DU1W. Uzyskanie klasy bryzgoszczelności czy wodoszczelności IP44 zapewnia ochronę przed strumieniami wody padającymi z dowolnego kierunku oraz uniemożliwia dostęp do elementów niebezpiecznych za pomocą narzędzi wielkości np. drutu. O stopień ochrony IP44 należy zadbać przede wszystkim w pomieszczeniach o podwyższonym stopniu wilgotności, tj. łazienka, piwnica czy garaż.

Produkt możemy zamontować w dowolnej ramce pojedynczej, podwójnej, potrójnej, poczwórnej czy pięciokrotnej. Ramki wybieramy zarówno z serii Simon 54 lub Simon 54 Nature.
