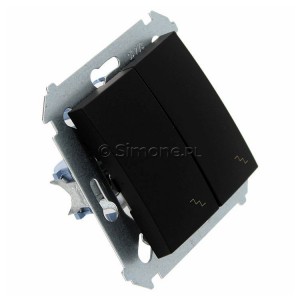

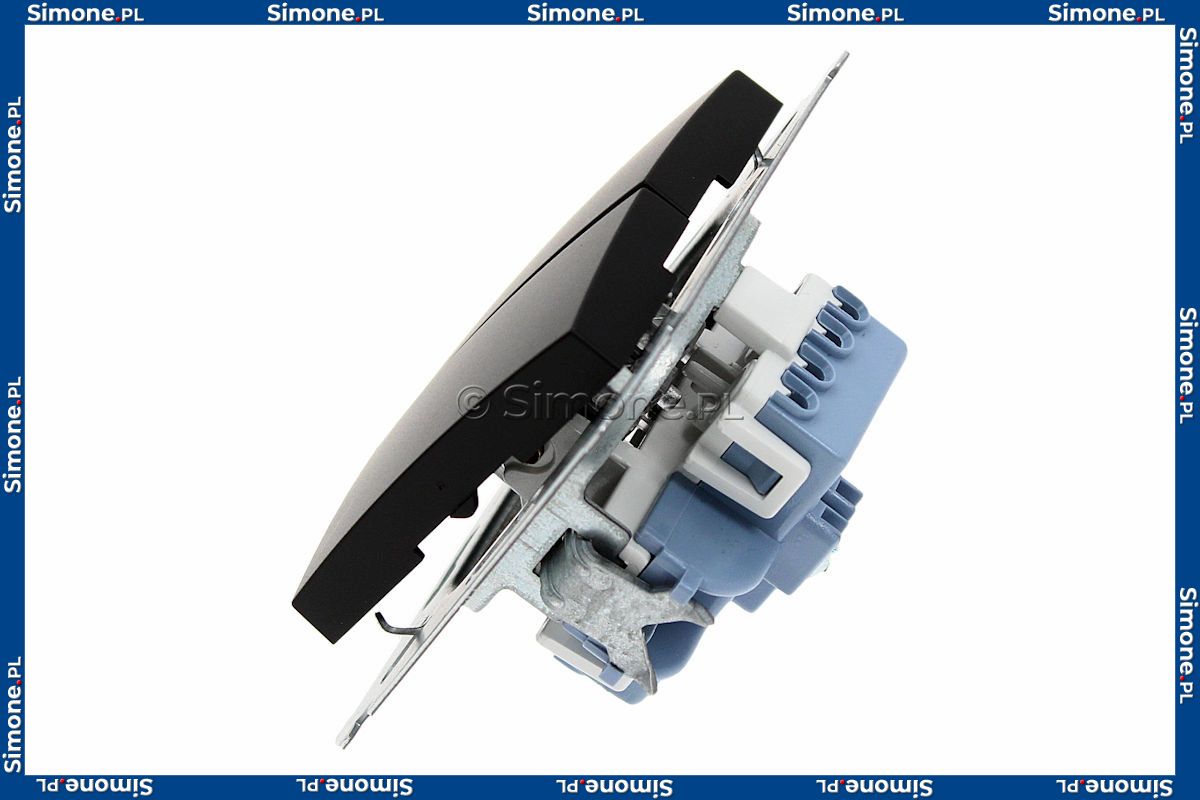

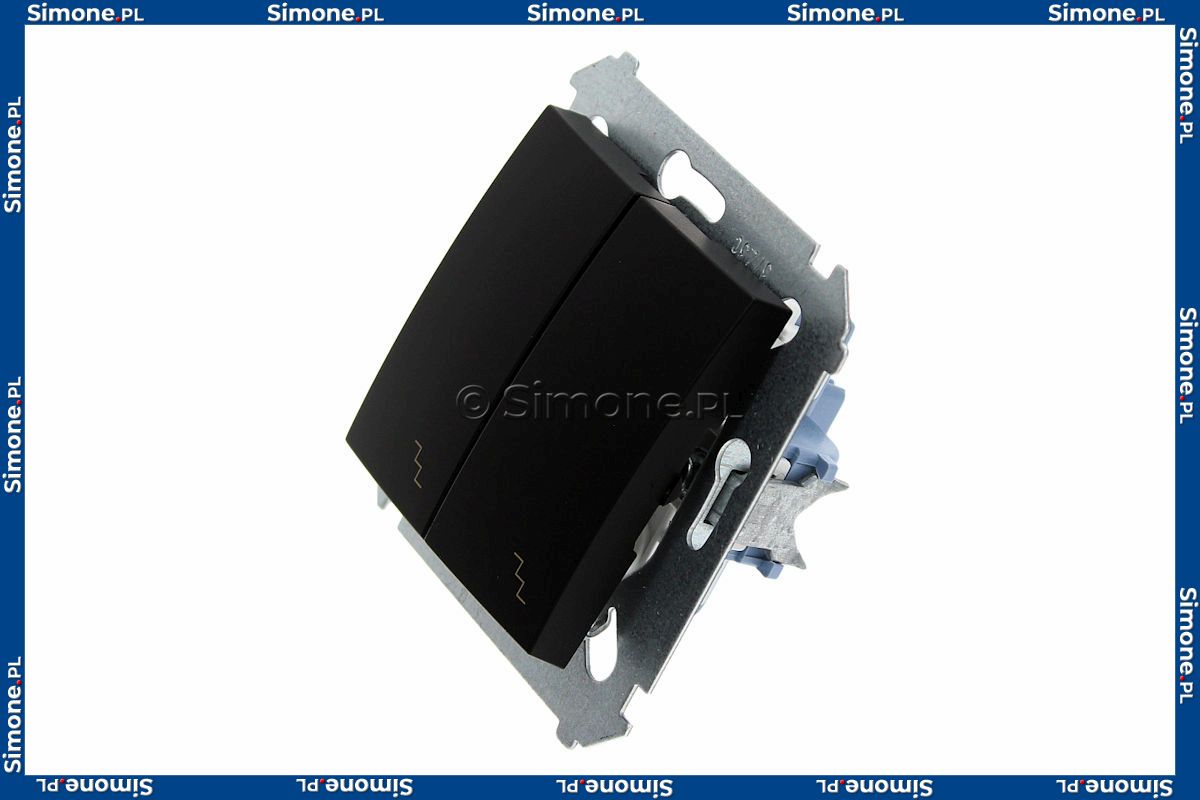

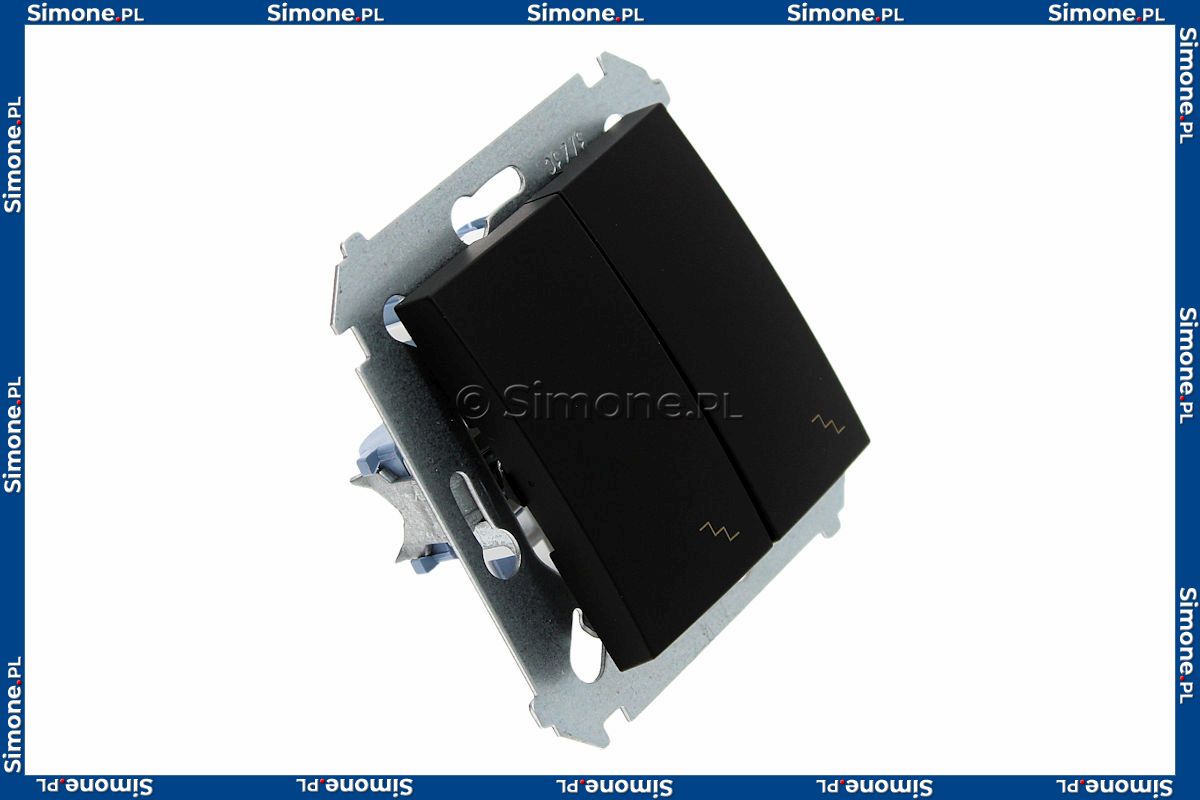

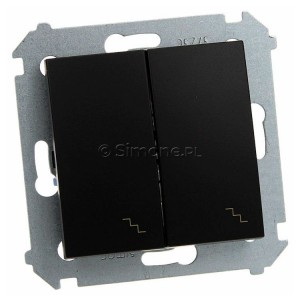

DW6.01/49 • ŁĄCZNIK SCHODOWY 10A CZARNY MAT SIMON 54

DW6.01/49 • Łącznik schodowy 10A Czarny Mat Simon 54

Symbol:

DW6.01/49

Indeks:

DW60149


Kod EAN:

5902787870294

Kontakt-Simon
Partner handlowy firmy Kontakt-Simon
Opakowanie: blister/karton
Ilośc w opakowaniu: 1szt.
Minimalna ilość: 1szt.
CENA BRUTTO
2337,-
Netto 19,00zł
Opis produktu
Łącznik schodowy 10A z serii Simon 54 w kolorze Czarny Mat o symbolu DW6.01/49 określany jest również mianem łącznika zmiennego lub klatkowego. Podczas zakupu i montażu łącznika schodowego należy mieć na uwadze fakt, iż łączniki te występują zawsze w parach.

Produkt wykorzystujemy wszędzie tam, gdzie chcemy zapalać jedno źródło światła w dwóch różnych miejscach. Np. w przypadku klatki schodowej możemy włączać/wyłączać to samo źródło światło zarówno na parterze jak i na piętrze. Chcąc zwiększyć ilość punktów sterowania oświetleniem należy pomiędzy dwoma łącznikami schodowymi zamontować łącznik krzyżowy.

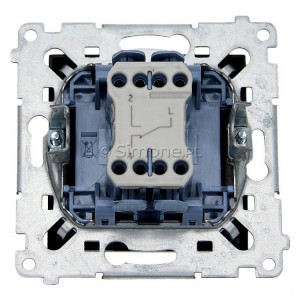

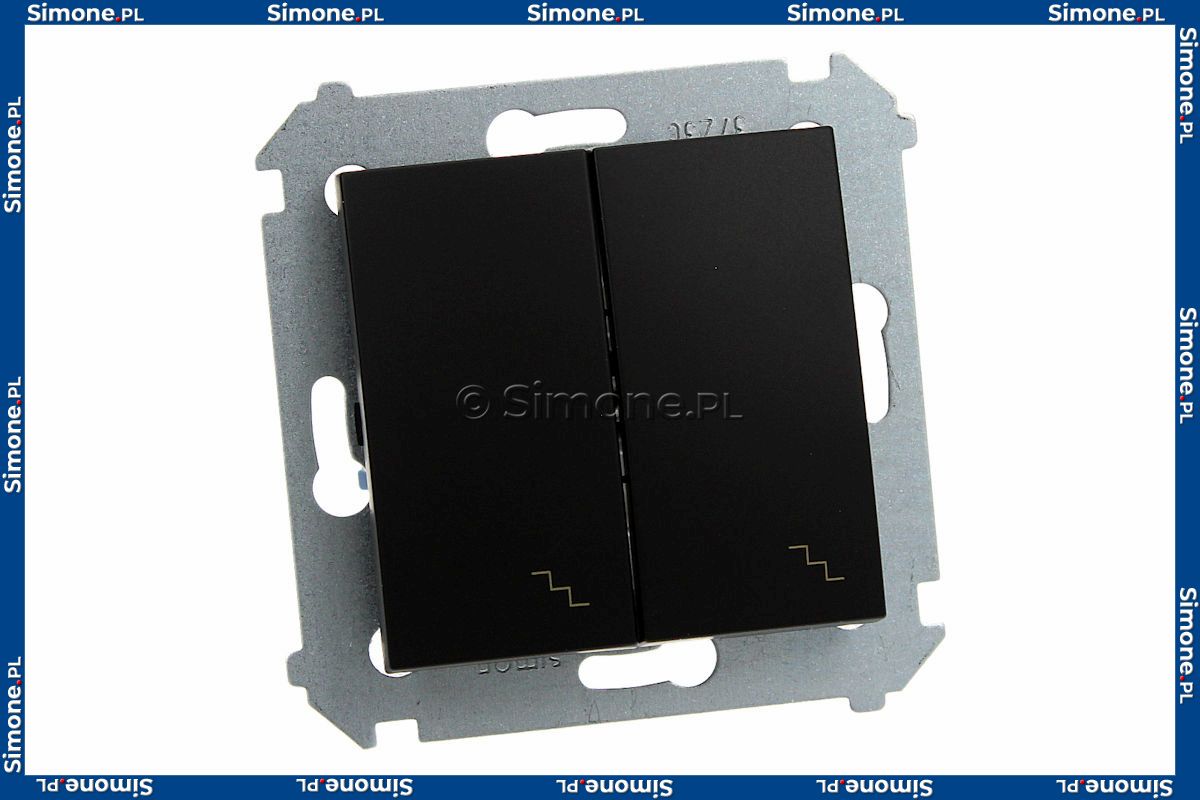

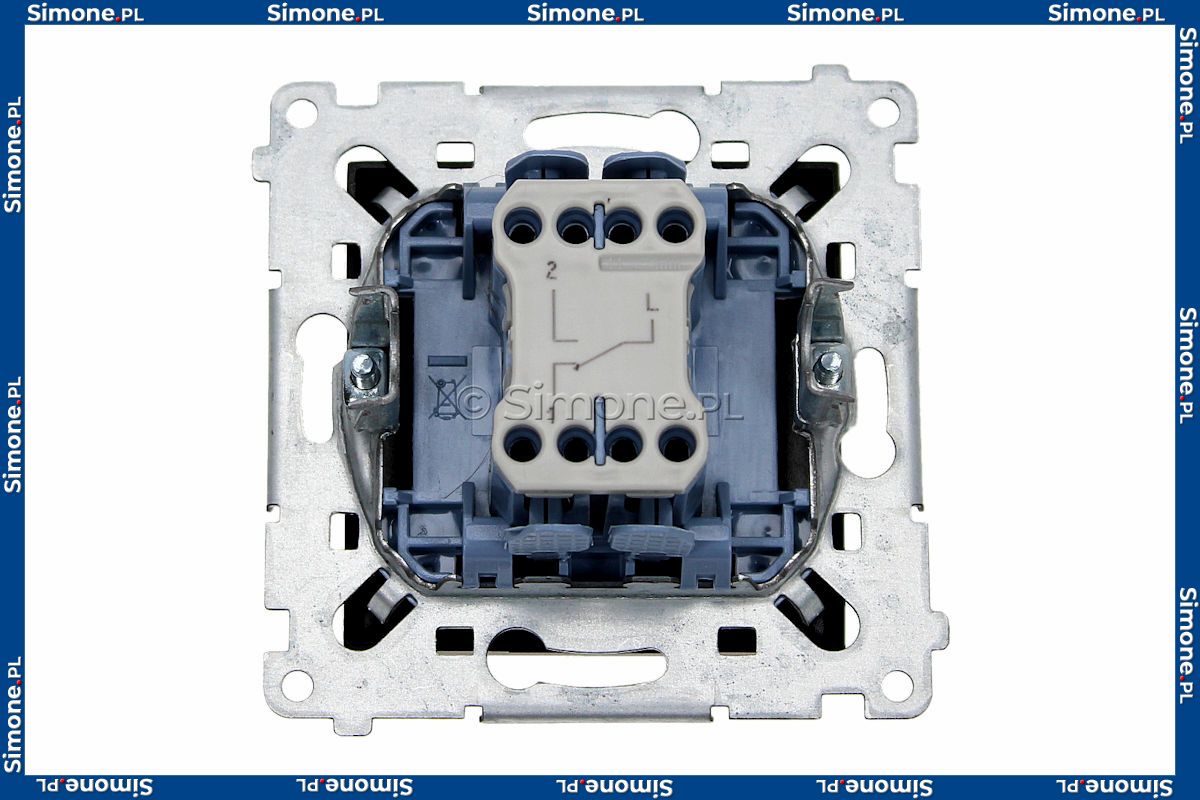

Produkt posiada trzy styki, a do montażu pomiędzy dwoma łącznikami schodowymi konieczna jest instalacja 3-żyłowa. Produkt opatrzony jest piktogramem, rysunkiem schodków w prawym dolnym rogu klawisza. Produkt zaliczany jest do grupy łączników bistabilnych, co oznacza, że w swoim mechanizmie nie posiada sprężyny, nie odbija z powrotem po puszczeniu klawisza. Produkt wyposażony jest w jeden klawisz.

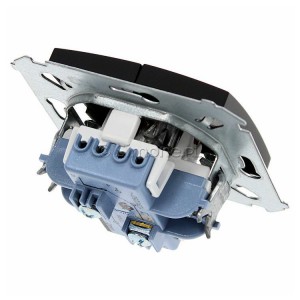

Łącznik schodowy występuje w dwóch wariantach. Łącznik schodowy o prądzie znamionowym 10A wyposażony jest w szybkozłączki inaczej zwane złączami bezśrubowymi umożliwiające szybki i wygodny montaż. Łącznik schodowy o prądzie znamionowym 16A wyposażony jest w zaciski śrubowe, które cieszą się powodzeniem ze względu na duży docisk zestyku, co w efekcie daje bezpieczeństwo połączenia i niski spadek napięcia.

Produkt możemy wzbogacić o niebieskie podświetlenie LED klawiszy. W tym celu należy dodatkowo dokupić układ podświetlenia DUL. Układ podświetlenia montujemy bezpośrednio w mechanizmie łącznika. Stosując łącznik schodowy z wmontowanym układem podświetlenia w połączeniu z oświetleniem LED lub energooszczędnym może konieczne okazać się zastosowanie kondensatora WKSL. Kondensator WKSL zwany również eliminatorem rozbłysków ma na celu wyeliminować efekt iskrzenia, migotania świetlówki energooszczędnej lub lamp LED w stanie wyłączonym powyższych produktów. Zastosowanie jednego kondensatora na każdy obwód oprócz swojego głównego zadania z pewnością spowoduje przedłużenie żywotności świetlówki energooszczędnej i lamp LED.

Produkt posiada ochronę IP20, co określa poziom ochrony łącznika przed ciałami stałymi: jak pył i kurz oraz wnikaniem wody. Zabezpieczenie IP20 jest ochroną tylko podstawową, ogranicza dostęp do elementów niebezpiecznych palcem. Aby uzyskać wyższą ochronę IP44 należy do łącznika dokupić odpowiednią uszczelkę pojedynczą lub uszczelkę wielokrotną w zależności od ramki, w jakiej osadzony jest łącznik. Uzyskanie klasy bryzgoszczelności czy wodoszczelności IP44 zapewnia ochronę przed strumieniami wody padającymi z dowolnego kierunku oraz uniemożliwia dostęp do elementów niebezpiecznych za pomocą narzędzi wielkości np. drutu. O stopień ochrony IP44 należy zadbać przede wszystkim w pomieszczeniach o podwyższonym stopniu wilgotności, tj. łazienka, piwnica czy garaż.

Produkt możemy zamontować w dowolnej ramce pojedynczej, podwójnej, potrójnej, poczwórnej czy pięciokrotnej. Ramki wybieramy zarówno z serii Simon 54 lub Simon 54 Nature.
Dane techniczne produktu
Dane podstawowe: DW6.01/49
Dane podstawowe
DW6.01/49 - Łącznik schodowy (moduł) 10AX 250V, szybkozłącza, czarny mat
Seria
Simon 54
Nazwa produktu/Rodzaj
łącznik schodowy
Kolor
Czarny mat
Typ produktu
Moduł
Prąd znamionowy świetlówkowy
10AX
Napięcie znamionowe
250V
Rodzaj podłączenia / Typ zacisku
Szybkozłącza
Stopień ochrony IP
IP20/IP44
Uwagi
Do uzyskania klasy bryzgoszczelności IP44 zastosować uszczelkę ramki
Podświetlenie
Opcjonalne, niedołączone
Klasa ETIM
EC001590 Łącznik instalacyjny
Dane szczegółowe-
Dane szczegołówe
Nadruk/Piktogram
Symbol „schody”
Rodzaj materiału
Tworzywo sztuczne, PC, bezhalogenowe
Zabezpieczenie powierzchni
Lakierowanie
Wykończenie powierzchni
Matowe
Sposób montażu [ETIM]
Montaż podtynkowy
Sposób mocowania
Pazurki / wkręty
Wysokość produktu
75mm
Szerokość produktu
75mm
Głębokość produktu
41mm
Głębokość wbudowania
28mm
Metoda eksploatacji/Sposób działania
Klawisz kołyskowy
Ilość klawiszy / dźwigni
1
Układ połączeń
Łącznik schodowy (bistabilny)
Dane logistyczne / Opakowanie zbiorcze
Dane logistyczne / Opakowanie zbiorcze
Ilość w opakowaniu zbiorczym
10
Jednostka miary
Szt.
EAN opakowanie jednostkowe
5902787870294
Typ opak. jedn.
Folia zgrzewana
Wys. opak. jedn.
16cm
Szer. opak. jedn.
11cm
Dł. opak. jedn.
4.5cm
Waga jedn.
0.058kg
EAN13 opak.
5902787870294
Typ opak. zbiorczego
Pudełko zamykane
Wys. opak. zbiorczego
10cm
Szer. opak. zbiorczego
19cm
Dł. opak. zbiorczego
23cm
ID_frame
1313, 891, 892, 893, 894, 895, 902, 903, 904, 905
Pliki do pobrania (Deklaracje, Instrukcje obsługi, Instrukcje montażu, Schematy)
Deklaracja zgodności
Instrukcja obsługi
