Simon 54 - Łącznik podwójny 10A - Biały

Simon 54

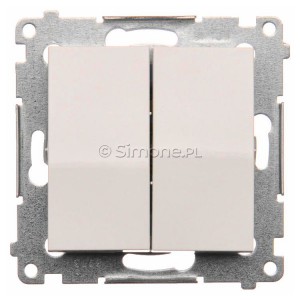

DW5.01/11 Łącznik podwójny 10A (Kolor: Biały)
Symbol:
DW5.01/11
Indeks:
DW50111
Kod EAN:
5902787822200
Kontakt-Simon
Partner handlowy firmy Kontakt-Simon
Opakowanie: blister/karton
Ilośc w opakowaniu: 1szt.
Minimalna ilość: 1szt.
CENA BRUTTO
1207,-
Netto 9,81zł
ZDJĘCIE
KOLOR
DODAJ...
DW5.01/11
Biały
DW5.01/41
Kremowy
DW5.01/43
Srebrny Mat
DW5.01/44
Złoty Mat
DW5.01/46
Brąz Mat
DW5.01/48
Antracyt
Videoprezentacja
Opis produktu
Łącznik podwójny 10A z serii Simon 54 w kolorze Biały o symbolu DW5.01/11 zwany również łącznikiem świecznikowym lub szeregowym znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba sterowania dwoma obwodami za pomocą jednego łącznika. Produkt wyposażony jest w dwa klawisze.

Z łącznikiem podwójnym najczęściej spotykamy się w żyrandolach, gdy za pomocą jednego klawisza zapalamy część żarówek, a drugim załączamy resztę. Łącznik podwójny pozwala nam na sterowanie oświetleniem w dwóch obwodach aż w trzech różnych wariantach:
- załączamy oba obwody jednocześnie,
- załączamy pierwszy obwód, pozostawiając drugi wyłączony,
- załączamy drugi obwód, pozostawiając pierwszy wyłączony.

Produkt posiada jedno wejście i dwa wyjścia, którymi zazwyczaj przerywamy przewód fazowy (prądowy). Produkt zaliczany jest do grupy łączników bistabilnych, co oznacza, że w swoim mechanizmie nie posiada sprężyny, nie odbija z powrotem po puszczeniu klawisza.

Łącznik podwójny występuje w dwóch wariantach. Łącznik podwójny o prądzie znamionowym 10A wyposażony jest w szybkozłączki inaczej zwane złączami bezśrubowymi umożliwiające szybki i wygodny montaż. Łącznik podwójny o prądzie znamionowym 16A wyposażony jest w zaciski śrubowe, które cieszą się powodzeniem ze względu na duży docisk zestyku, co w efekcie daje bezpieczeństwo połączenia i niski spadek napięcia.

Produkt możemy wzbogacić o niebieskie podświetlenie LED klawiszy. W tym celu należy dodatkowo dokupić układ podświetlenia DUL. Układ podświetlenia montujemy bezpośrednio w mechanizmie łącznika. Stosując łącznik podwójny z wmontowanym układem podświetlenia w połączeniu z oświetleniem LED lub energooszczędnym może konieczne okazać się zastosowanie kondensatora WKSL. Kondensator WKSL zwany również eliminatorem rozbłysków ma na celu wyeliminować efekt iskrzenia, migotania świetlówki energooszczędnej lub lamp LED w stanie wyłączonym powyższych produktów. Zastosowanie jednego kondensatora na każdy obwód oprócz swojego głównego zadania z pewnością spowoduje przedłużenie żywotności świetlówki energooszczędnej i lamp LED.

Produkt posiada ochronę IP20, co określa poziom ochrony łącznika przed ciałami stałymi: jak pył i kurz oraz wnikaniem wody. Zabezpieczenie IP20 jest ochroną tylko podstawową, ogranicza dostęp do elementów niebezpiecznych palcem. Aby uzyskać wyższą ochronę IP44 należy do łącznika dokupić odpowiednią uszczelkę pojedynczą lub uszczelkę wielokrotną w zależności od ramki, w jakiej osadzony jest łącznik. W przypadku łącznika podwójnego ze względu na szczelinę pomiędzy klawiszami w celu uzyskania stopnia ochrony IP44 konieczne jest zamontowanie między klawiszami wkładki uszczelniającej DU1W. Uzyskanie klasy bryzgoszczelności czy wodoszczelności IP44 zapewnia ochronę przed strumieniami wody padającymi z dowolnego kierunku oraz uniemożliwia dostęp do elementów niebezpiecznych za pomocą narzędzi wielkości np. drutu. O stopień ochrony IP44 należy zadbać przede wszystkim w pomieszczeniach o podwyższonym stopniu wilgotności, tj. łazienka, piwnica czy garaż.

Produkt możemy zamontować w dowolnej ramce pojedynczej, podwójnej, potrójnej, poczwórnej czy pięciokrotnej. Ramki wybieramy zarówno z serii Simon 54 lub Simon 54 Nature.
Dane techniczne produktu
Zdjęcie producenta
Zdjęcie producenta
Dane podstawowe
Łącznik świecznikowy (moduł) 10AX 250V, szybkozłącza, biały
Seria
Simon 54
Nazwa produktu/Rodzaj
łącznik świecznikowy
Kolor
Biały
RAL (zbliżony)
RAL 9003
Typ produktu
Moduł
Prąd znamionowy świetlówkowy
10AX
Napięcie znamionowe
250V
Rodzaj podłączenia / Typ zacisku
Szybkozłącza
Stopień ochrony IP
IP20/IP44
Uwagi
Do uzyskania klasy bryzgoszczelności IP44 zastosować uszczelkę pod klawisze i uszczelkę ramki
Podświetlenie
Opcjonalne, niedołączone
Dane szczegółowe
Zdjęcie poglądowe
Dane szczegołówe
Nadruk/Piktogram
Brak
Rodzaj materiału
Tworzywo sztuczne, PC, bezhalogenowe
Zabezpieczenie powierzchni
Naturalne
Wykończenie powierzchni
Błyszczący
Sposób montażu [ETIM]
Montaż podtynkowy
Sposób mocowania
Pazurki / wkręty
Wysokość produktu
75mm
Szerokość produktu
75mm
Głębokość produktu
41mm
Głębokość wbudowania
26mm
Metoda eksploatacji/Sposób działania
Klawisz kołyskowy
Ilość klawiszy / dźwigni
2
Układ połączeń
Łącznik 2x1-biegunowy (bistabilny)
Dane logistyczne / Opakowanie zbiorcze
Zdjęcie poglądowe
Dane logistyczne / Opakowanie zbiorcze
Ilość w opakowaniu zbiorczym
10
Jednostka miary
Szt.
EAN opakowanie jednostkowe
5902787822200
Typ opak. jedn.
Folia zgrzewana
Wys. opak. jedn.
16cm
Szer. opak. jedn.
11cm
Dł. opak. jedn.
4.5cm
Waga jedn.
0.06292kg
EAN13 opak.
5902787822200
Typ opak. zbiorczego
Folia zgrzewana
Wys. opak. zbiorczego
10cm
Szer. opak. zbiorczego
19cm
Dł. opak. zbiorczego
23cm
